Ersatzteil

X-Gam 08 S 14

Art.Nr.81602240

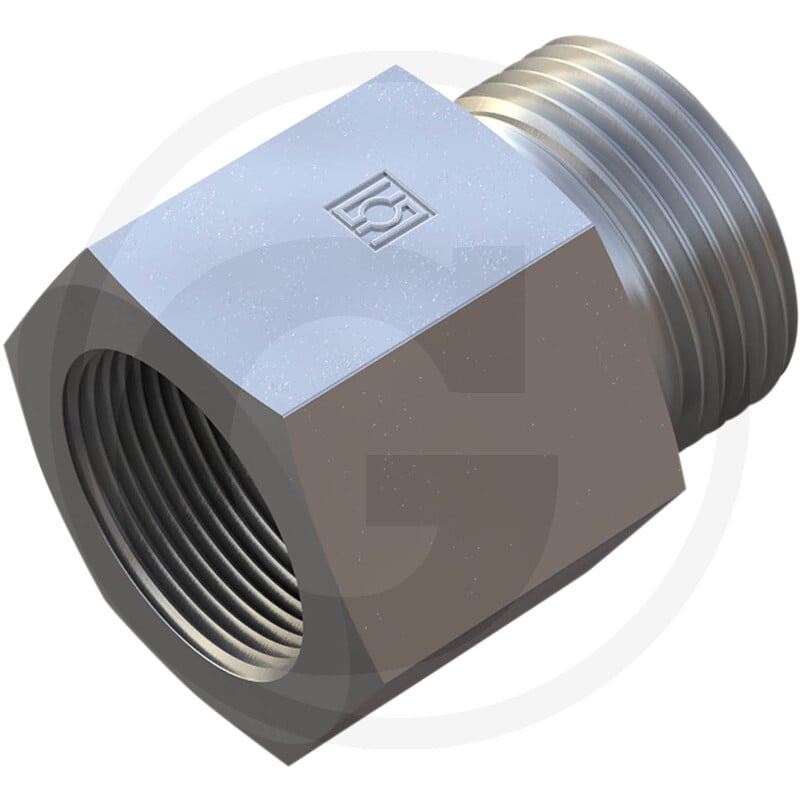

Die STAUFF X-GAM 08 S 14 ist eine gerade Aufschraubverschraubung, die Bestandteil verschiedener hydraulischer Systeme sein kann. Sie zeichnet sich durch ihre Bauform und die passenden Gewinde aus.

Die Verschraubung besitzt ein Einschraubgewinde von M14 x 1,5 und ein Anschlussgewinde von M16 x 1,5. Mit einem Gewicht von 39 g ist sie ein Leichtbauteil. Die technischen Daten umfassen eine Bauform "gerade", eine Typformel "X-GAM", eine Länge (L) von 41 mm, eine Länge 2 (L2) von 26 mm, eine Länge 3 (L3) von 17 mm, sowie S1 und S2 Maße von jeweils 19 mm. Der PN-Wert (Druckstufe) beträgt 630 bar.

Produktdetails
  • Hersteller: Granit
  • Artikelnummer: 81602240
  • Passend für: Diverse Maschinen (Herstellerangabe fehlt)
  • Kategorie: Ersatzteil
  • Gewicht: 39 g
  • Bauform: Gerade
  • Einschraubgewinde: M14 x 1,5
  • Anschlussgewinde: M16 x 1,5
  • PN (bar): 630
  • L (mm): 41
  • L2 (mm): 26
  • L3 (mm): 17
  • S1 (mm): 19
  • S2 (mm): 19
Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinensystem.

Technische Spezifikationen

SperrgutJa
Gewicht0,039 KG
