Verschraubung Typ: X - Ew45 - S 16

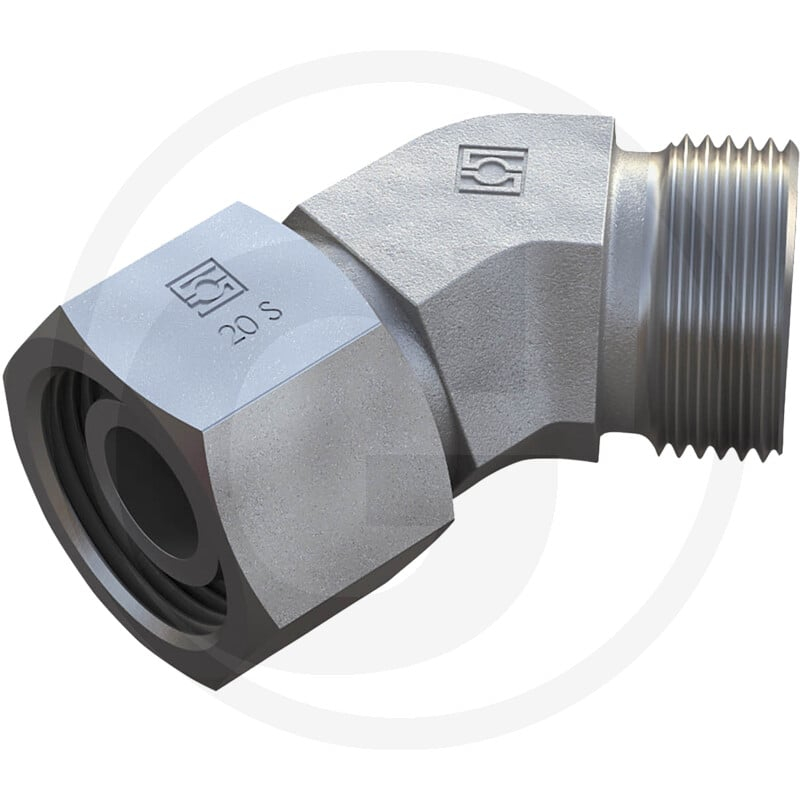

Die STAUFF X-EWV 16 S DKO 45 ist eine einstellbare Winkelverschraubung, die Bestandteil verschiedener hydraulischer Systeme sein kann. Sie zeichnet sich durch ihre Bauform als Winkel aus und gehört zur Baureihe 16 S. Die Winkelverschraubung ist für einen Prüfdruck von 630 bar ausgelegt und verfügt über einen Anschluss mit einem M24 x 1,5 Gewinde.

Die Maße der Komponente betragen: D1 (16 S), L1 (34 mm), L2 (16 mm), L3 (36,5 mm), S1 (27 mm), S2 (30 mm) und S3 (30 mm). Sie wird mit einem 12x2 O-Ring geliefert und wiegt 235 g.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 81603709
• Passend für: Diverse Maschinen
• Kategorie: Ersatzteil
• Bauform: Winkel
• Typformel: X-EWV
• PN (bar): 630
• Anschlussgewinde: M24 x 1,5
• D1 (mm): 16 S
• L1 (mm): 34
• L2 (mm): 16
• L3 (mm): 36,5
• O-Ring: 12x2
• S1 (mm): 27
• S2 (mm): 30
• S3 (mm): 30
• Gewicht: 235 g
