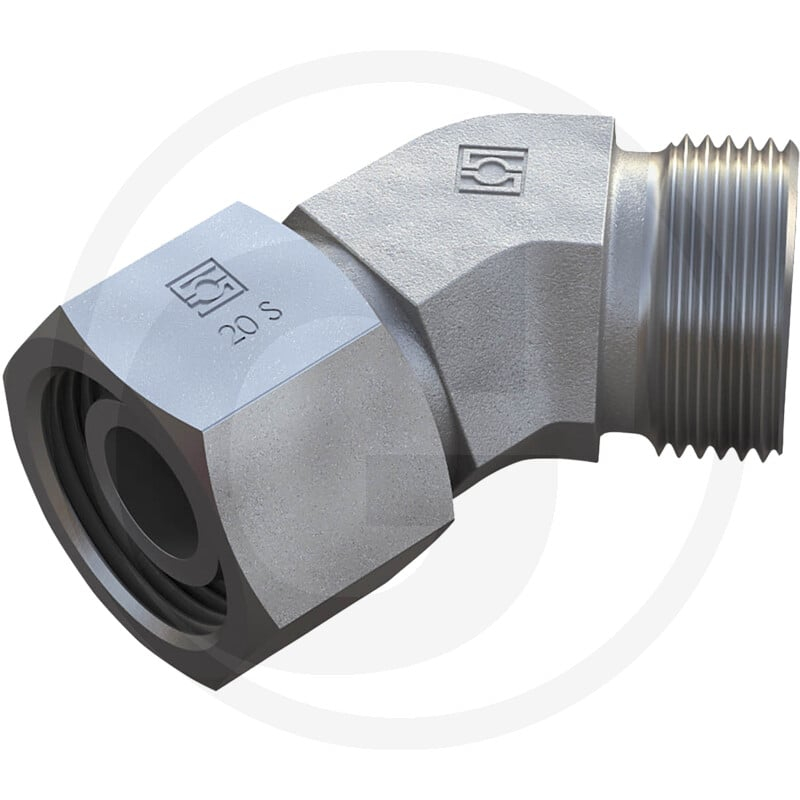

Verschraubung Typ: X - Ew45 - L 15

Die STAUFF X-EWV 15 L DKO 45 ist eine einstellbare Winkelverschraubung, die Bestandteil verschiedener hydraulischer Systeme sein kann. Sie zeichnet sich durch ihre Bauform als Winkel aus und wird für Anwendungen empfohlen, bei denen eine flexible Verbindung mit verstellbarem Winkel erforderlich ist.

Die Winkelverschraubung hat einen PN-Druck von 400 bar, ein Anschlussgewinde von M22 x 1,5 sowie folgende Maße: D1 (15 L), L1 (32 mm), L2 (17 mm), L3 (32,5 mm). Ein mitgelieferter O-Ring hat eine Größe von 12,5x2. Das Gewicht der Komponente beträgt 149 g.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 81603689
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil
• Bauform: Winkel
• Typformel: X-EWV
• PN (bar): 400
• Anschlussgewinde: M22 x 1,5
• D1 (mm): 15 L
• L1 (mm): 32
• L2 (mm): 17
• L3 (mm): 32,5
• O-Ring: 12,5x2
• S1 (mm): 22
• S2 (mm): 27
• S3 (mm): 27
• Gewicht: 149 g
