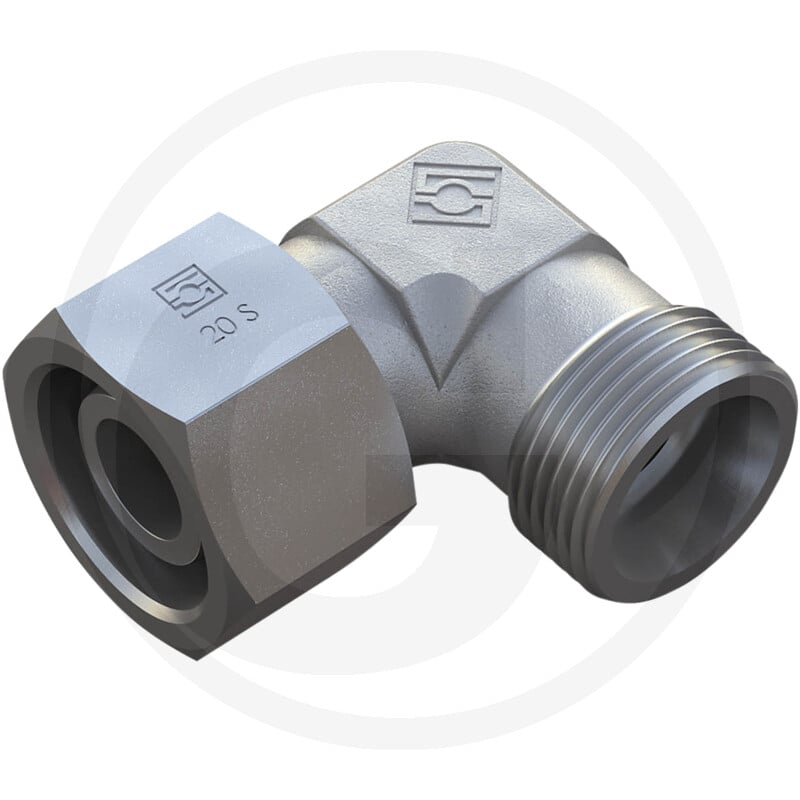

Hydraulik-Verschraubung Typ: X-Evw 12-L

Die STAUFF X-EWV 12 L DKO ist eine einstellbare Winkelverschraubung, die als Ersatzteil für Granit Maschinen geeignet ist. Sie zeichnet sich durch ihre Bauform als Winkel aus. Die Typformel lautet X-EWV.

Diese Winkelverschraubung ist für einen Druck von 400 bar (PN) ausgelegt und hat folgende Maße: L beträgt 24 mm, D1 12 L, L1 32 mm, L2 17 mm und L3 29,5 mm. Das Anschlussgewinde beträgt M18 x 1,5 und sie wird mit einem O-Ring 10x1,5 geliefert. Die Abmessungen S1 betragen 19 mm und S2 19 mm. Das Gewicht der Komponente beträgt 68 g.

Diese Winkelverschraubung ist ein wichtiger Bestandteil von Hydrauliksystemen und ermöglicht eine flexible Verbindung von Leitungen unter einem Winkel.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 81601349
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil
• Bauform: Winkel
• Typformel: X-EWV
• PN (bar): 400
• L (mm): 24
• Anschlussgewinde: M18 x 1,5
• D1 (mm): 12 L
• L1 (mm): 32
• L2 (mm): 17
• L3 (mm): 29,5
• O-Ring: 10x1,5
• S1 (mm): 19
• S2 (mm): 22
• Gewicht: 68 g
