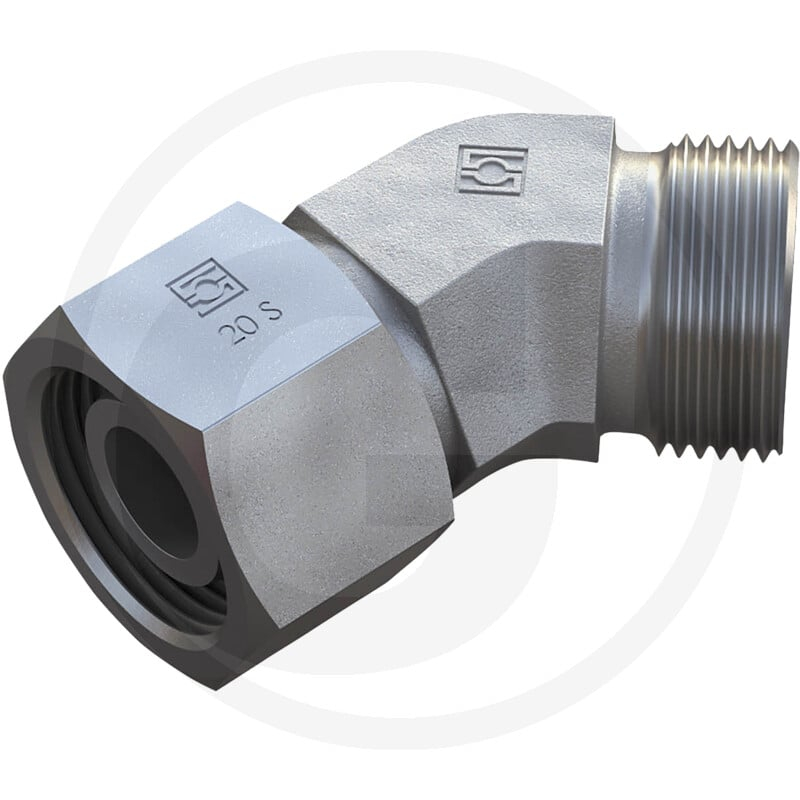

Verschraubung Typ: X - Ew45 - L 12

Die STAUFF X-EWV 12 L DKO 45 ist eine einstellbare Winkelverschraubung, die Bestandteil verschiedener hydraulischer Systeme sein kann. Sie zeichnet sich durch ihre Bauform als Winkel aus und verfügt über eine Typformel X-EWV. Die Verschraubung ist für einen Betriebsdruck von 400 bar ausgelegt und besitzt ein Anschlussgewinde von M18 x 1,5.

Die technischen Daten umfassen eine D1 von 12 mm, eine L1 von 28 mm, eine L2 von 14 mm und eine L3 von 29,5 mm. Ein O-Ring mit den Maßen 10x1,5 ist integriert. Die Abmessungen S1, S2 und S3 betragen 19 mm, 22 mm bzw. 22 mm. Das Gewicht der Komponente beträgt 90 g.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 81603688
• Passend für: Diverse Maschinen
• Kategorie: Ersatzteil
• Bauform: Winkel
• Typformel: X-EWV
• PN (bar): 400
• Anschlussgewinde: M18 x 1,5
• D1 (mm): 12 L
• L1 (mm): 28
• L2 (mm): 14
• L3 (mm): 29,5
• O-Ring: 10x1,5
• S1 (mm): 19
• S2 (mm): 22
• S3 (mm): 22
• Gewicht: 90 g
