Ersatzteil

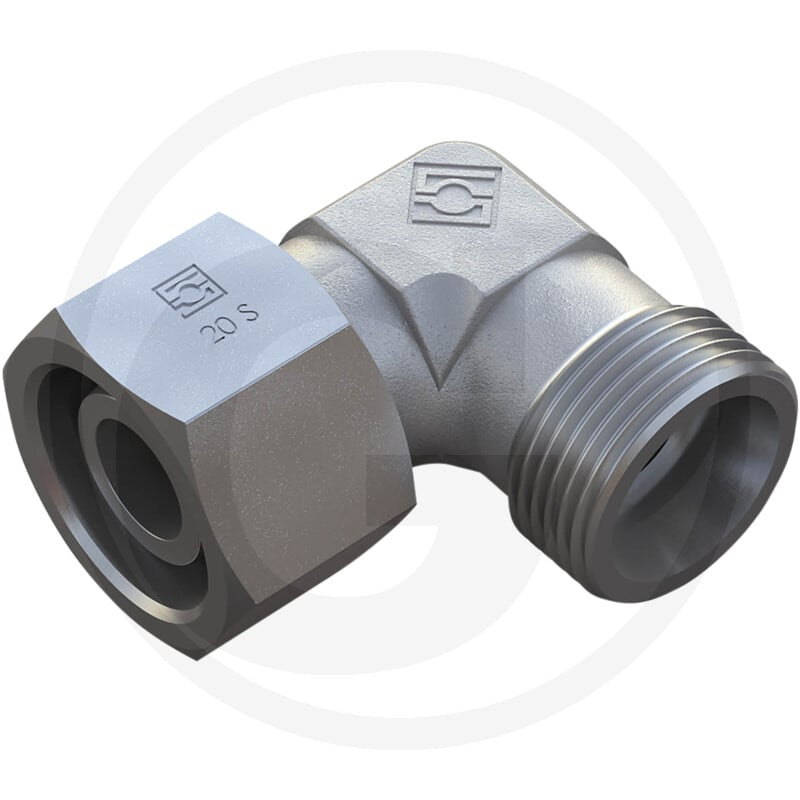

Verschraubung Typ:x- Ew 10 - L
Art.Nr.81601348
Die STAUFF X-EWV 10 L DKO ist eine einstellbare Winkelverschraubung, die Bestandteil von Hydrauliksystemen sein kann. Sie zeichnet sich durch ihre Bauform als Winkel aus. Die Typformel lautet X-EWV. Diese Verschraubung ist für einen Druck (PN) von 500 bar ausgelegt. Die Maße betragen: L 22 mm, D1 10 L mm, L1 30 mm, L2 15 mm und L3 29 mm. Sie verfügt über einen M16 x 1,5 Anschlussgewinde und einen O-Ring mit den Maßen 8,5x1,5. Das Gewicht der Komponente beträgt 51 g.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 81601348
- Passend für: Granit Maschinen
- Kategorie: Ersatzteil
- Bauform: Winkel
- Typformel: X-EWV
- PN (bar): 500
- L (mm): 22
- Anschlussgewinde: M16 x 1,5
- D1 (mm): 10 L
- L1 (mm): 30
- L2 (mm): 15
- L3 (mm): 29
- O-Ring: 8,5x1,5
- S1 (mm): 14
- S2 (mm): 19
- Gewicht: 51 g
Hinweis
Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinensystem.
Technische Spezifikationen
| Gewicht | 0,051 KG |
