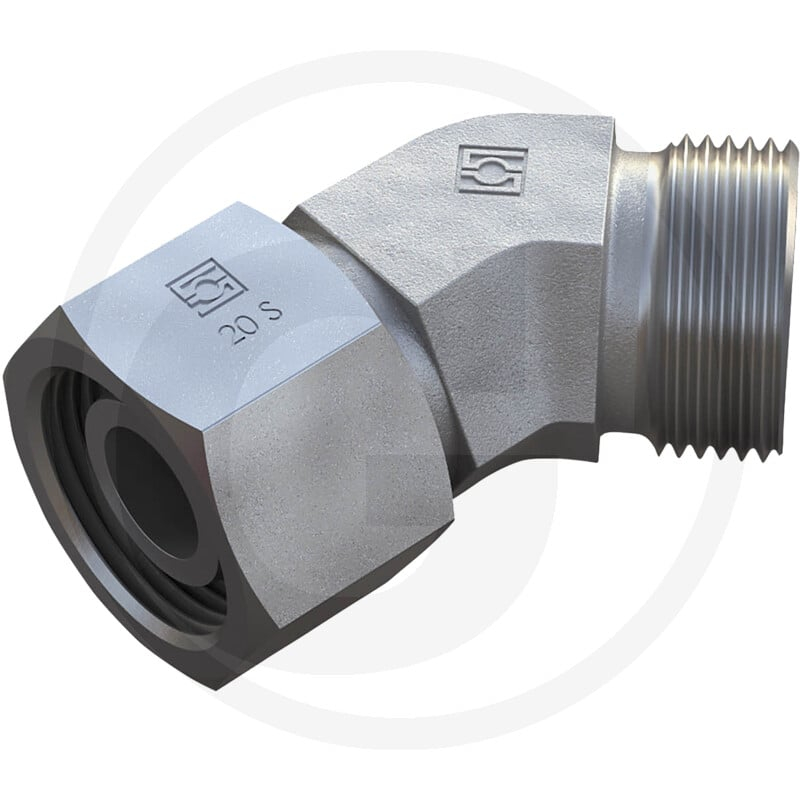

Verschraubung Typ: X - Ew45 - L 10

Die STAUFF X-EWV 10 L DKO 45 ist eine einstellbare Winkelverschraubung, die als Ersatzteil für Granit Maschinen geeignet ist. Sie ermöglicht eine flexible Verbindung und Ausrichtung von Leitungen. Die Baureihe beträgt 10 L und die Winkelverschraubung ist für einen Druck von 500 bar (PN) ausgelegt.

Die technischen Daten umfassen ein Anschlussgewinde von M16 x 1,5 sowie Abmessungen von D1 (10 L), L1 (27 mm), L2 (12 mm) und L3 (29 mm). Ein O-Ring mit den Maßen 8,5x1,5 sowie S1, S2 und S3 jeweils mit 19 mm sind ebenfalls Bestandteile. Das Gewicht der Winkelverschraubung beträgt 65 g.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 81603687
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil
• Bauform: Winkel
• Typformel: X-EWV
• PN (bar): 500
• Anschlussgewinde: M16 x 1,5
• D1 (mm): 10 L
• L1 (mm): 27
• L2 (mm): 12
• L3 (mm): 29
• O-Ring: 8,5x1,5
• S1 (mm): 19
• S2 (mm): 19
• S3 (mm): 19
• Gewicht: 65 g
