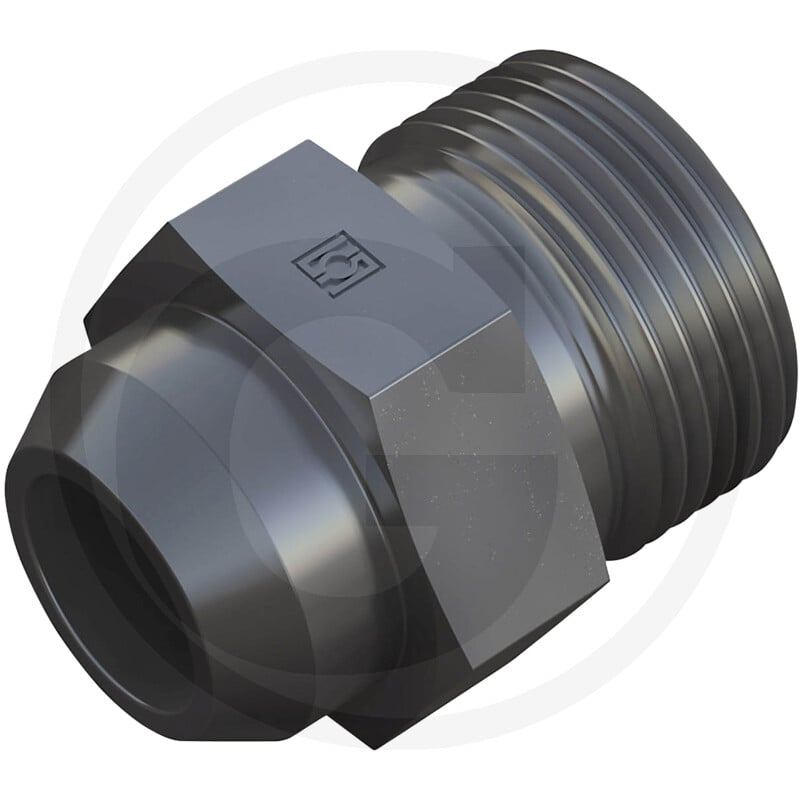

Verschraubung Typ: X - As 16 - S

Die STAUFF X-ASV 16 S ist eine gerade Anschweißverschraubung, die als Ersatzteil für Granit Maschinen geeignet ist. Sie gehört zur Baureihe 16 S und weist eine PN von 630 bar auf. Die Anschweißverschraubung hat ein M24 x 1,5 Anschlussgewinde.

Die Bauteilmaße betragen D1 (16 S), L1 (45 mm), L2 (26,5 mm), S1 (27 mm), S2 (30 mm) und D3 (21 mm). Das Gewicht der Verschraubung beträgt 144 g.

Produktdetails

• Hersteller: STAUFF
• Artikelnummer: 81601871
• Typ: Anschweißverschraubung
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil
• Bauform: Gerade
• Typformel: X-ASV
• PN (bar): 630
• Anschlussgewinde: M24 x 1,5
• D1 (mm): 16 S
• L1 (mm): 45
• L2 (mm): 26,5
• S1 (mm): 27
• S2 (mm): 30
• D3 (mm): 21
• Gewicht: 144 g
