Wv 25 S

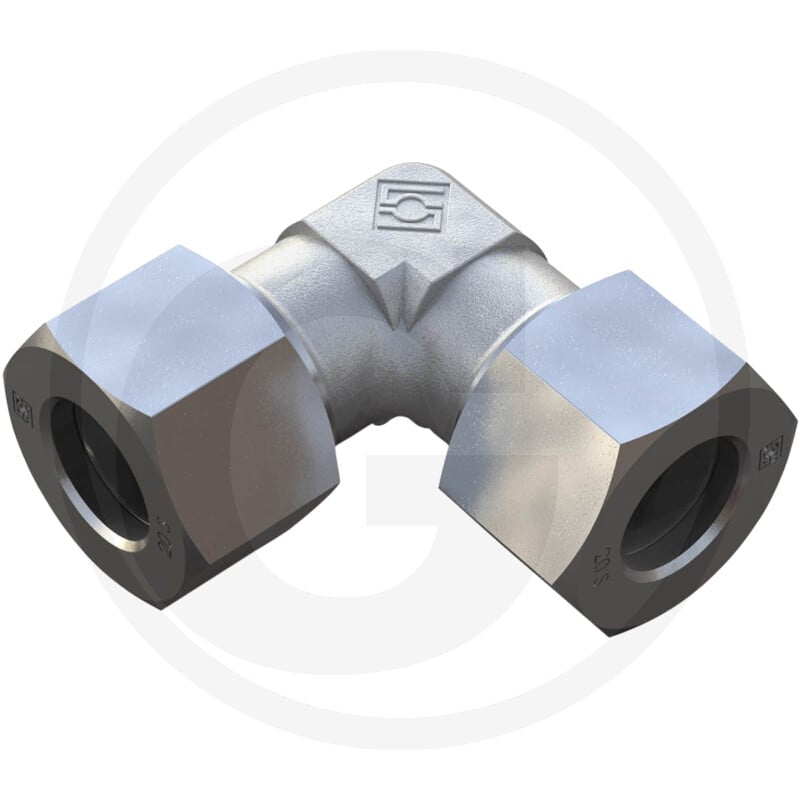

Die STAUFF Winkelverschraubung WV 25 S (Artikelnummer 81600168) ist ein Ersatzteil, das in verschiedenen hydraulischen Systemen und Maschinen zum Einsatz kommt. Sie dient der Verbindung von Rohren und Leitungen unter einem Winkel.

Die Winkelverschraubung verfügt über eine Bauform als Winkel, eine Typformel WV und eine Baureihe 25 S. Sie ist für einen Druck (PN) von 420 bar ausgelegt. Die Abmessungen betragen: Länge (L) 42 mm, Durchmesser D1 25 S, Länge L1 54 mm, Länge L2 30 mm, Außendurchmesser S1 36 mm und Außendurchmesser S2 46 mm. Das Gewicht der Komponente beträgt 737 g. Das Anschlussgewinde beträgt M36 x 2.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 81600168
• Passend für: Diverse Maschinen
• Kategorie: Ersatzteil
• Bauform: Winkel
• Typformel: WV
• Baureihe: 25 S
• PN (bar): 420
• L (mm): 42
• Anschlussgewinde: M36 x 2
• D1 (mm): 25 S
• L1 (mm): 54
• L2 (mm): 30
• S1 (mm): 36
• S2 (mm): 46
• Gewicht: 737 g

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinensystem.
