Winkeldurchgangsverschraubung Wv 18 L

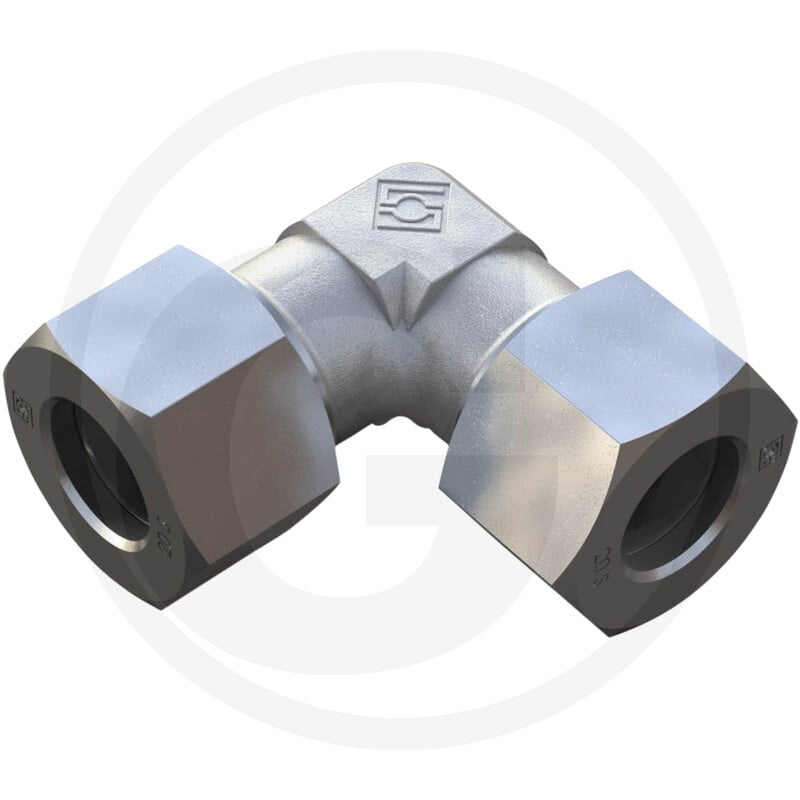

Die STAUFF Winkelverschraubung WV 18 L (Artikelnummer 81600146) ist ein hochwertiges Ersatzteil für Granit Maschinen und andere Anwendungen, bei denen eine Winkelverschraubung benötigt wird. Sie dient als Verbindungselement in hydraulischen Systemen und ermöglicht eine bequeme Richtungsänderung von Leitungen.

Die Winkelverschraubung verfügt über eine Bauform als Winkel und eine Typformel WV. Sie ist der Baureihe 18 L zugeordnet und für einen Druck von 400 bar ausgelegt. Die Abmessungen betragen: Länge (L) 31 mm, Durchmesser D1 18 L, Länge L1 40 mm, Länge L2 23,5 mm, S1 24 mm und S2 32 mm. Das Gewicht beträgt 232 g. Sie ist mit einem Anschlussgewinde von M26 x 1,5 ausgestattet.

Produktdetails

• Hersteller: STAUFF
• Artikelnummer: 81600146
• Typ: Winkelverschraubung
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil
• Bauform: Winkel
• Typformel: WV
• Baureihe: 18 L
• PN (bar): 400
• L (mm): 31
• Anschlussgewinde: M26 x 1,5
• D1 (mm): 18 L
• L1 (mm): 40
• L2 (mm): 23,5
• S1 (mm): 24
• S2 (mm): 32
• Gewicht: 232 g
