Wp-Flansch-Lk30-1/2''

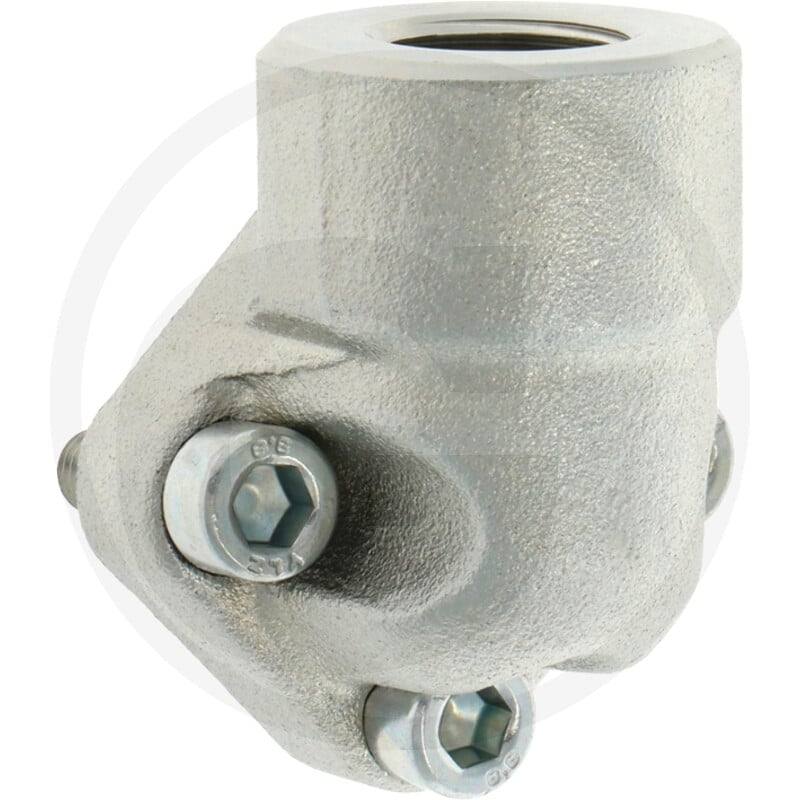

Der GRANIT WP-Flansch-LK30-1/2" ist ein Ersatzteil, das Bestandteil verschiedener hydraulischer Systeme sein kann. Der Flansch weist einen Außendurchmesser (A) von 11,5 mm, einen Durchmesser (D) von 9,5 mm, einen Steg-Durchmesser (F) von 51 mm und einen Anpressdurchmesser (G) von 42 mm auf. Die Passfederbreite (P) beträgt 18 mm, die Hülsentrommelbreite (Q) 30 mm und der Lochkreis (LK) 30 mm. Die Bohrung (k) misst 6,5 mm. Für die Montage sind drei Schrauben mit der Größe M6 x 20 erforderlich. Der Flansch ist mit einem O-Ring mit den Maßen 18,77 x 1,78 ausgestattet und hat einen Nennungsdruck (PN) von 300 bar sowie einen Anschluss (T) von 1/2". Das Gewicht des Flansches beträgt 198 g.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 25702421
• Passend für: (Information nicht verfügbar)
• Kategorie: Ersatzteil
• Ø A (mm): 11,5
• D (mm): 9,5
• F (mm): 51
• G (mm): 42
• P (mm): 18
• Q (mm): 30
• Ø LK (mm): 30
• Ø k (mm): 6,5
• Schraubengröße (mm): 3x M6 x 20
• O-Ring: 18,77 x 1,78
• PN (bar): 300
• T (BSPP): 1/2"
• Gewicht: 198 g

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinensystem.
