Ersatzteil
Wp-Flansch- 35-16S
Art.Nr.25702519

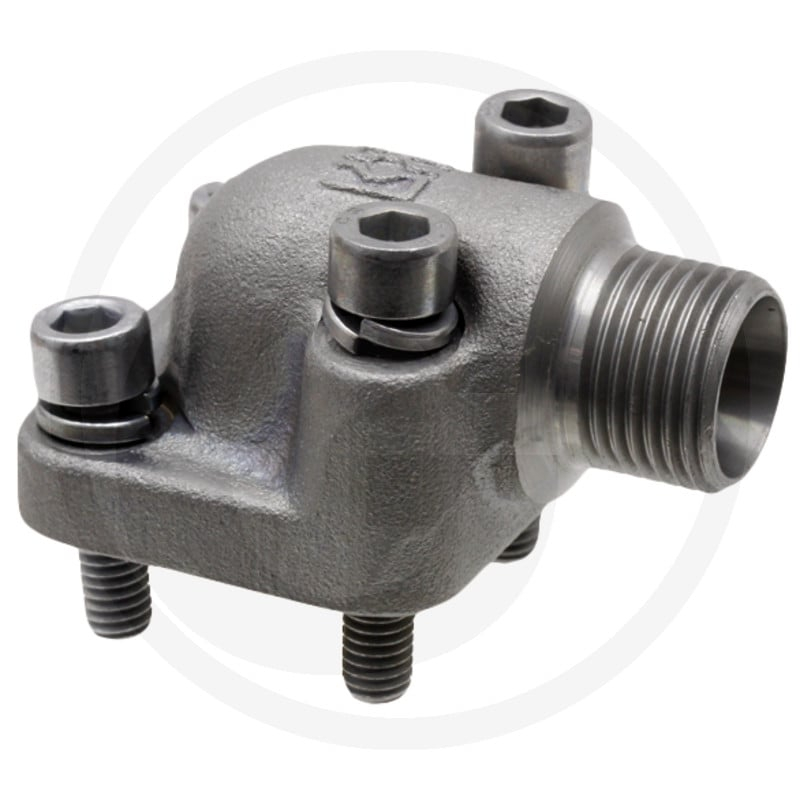

Der GRANIT WP-Flansch- LK35-16S ist ein Ersatzteil, das Bestandteil von hydraulischen Systemen in Land- und Baumaschinen sein kann. Der Flansch dient zur Verbindung von Bauteilen und ermöglicht eine dichte Verbindung.
Technische Merkmale des Flansches sind: metrischer Innengewinde (M24 x 1,5), Außendurchmesser A von 15 mm, B von 16 S, D von 39 mm, F von 56,5 mm, G von 39 mm, Lochkreis Ø LK von 35 mm, Bohrungsdurchmesser Ø k von 6,4 mm. Der Flansch ist für einen Druck von 315 bar (PN) ausgelegt. Im Lieferumfang enthalten sind zwei Schrauben (M6 x 22 und M6 x 40) sowie ein O-Ring (20x2,5).
Produktdetails
- Hersteller: Granit
- Artikelnummer: 25702519
- Passend für: Granit Maschinen (genaue Modellbezeichnung bitte prüfen)
- Kategorie: Ersatzteil
- Metrischer Innengewinde: M24 x 1,5
- Ø A (mm): 15
- Ø B (mm): 16 S
- Ø D (mm): 39
- Ø F (mm): 56,5
- Ø G (mm): 39
- Ø LK (mm): 35
- Ø k (mm): 6,4
- Schrauben: 2x M6 x 22 / 2x M6 x 40
- O-Ring: 20x2,5
- PN (bar): 315
Hinweis
Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinemodell, um eine korrekte Passform zu gewährleisten.
