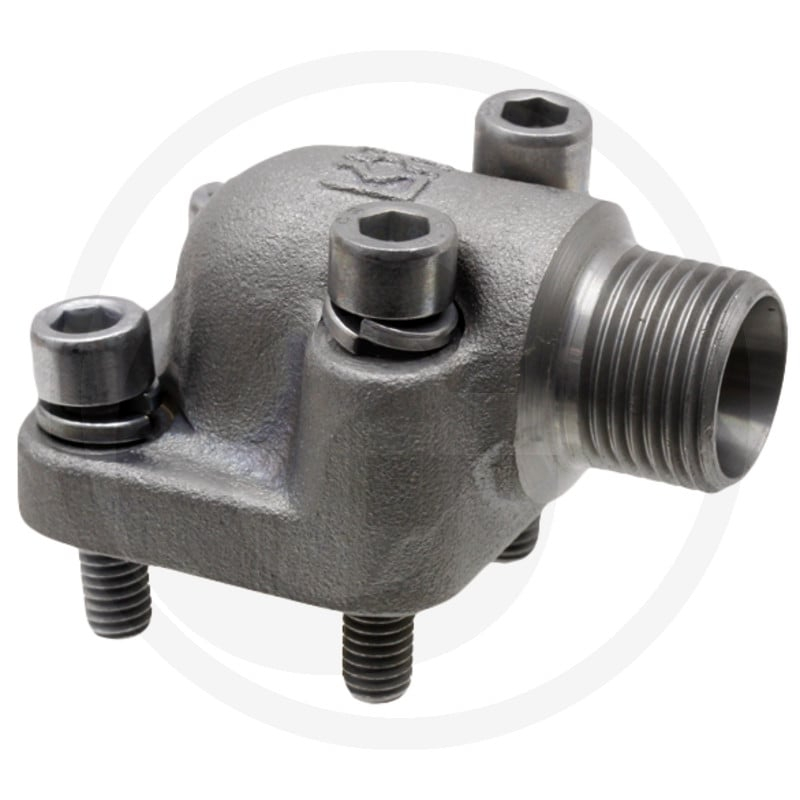

Wp-Flansch- 35-15L

Der GRANIT WP-Flansch- LK35-15L ist ein Ersatzteil für Granit Maschinen. Der Flansch verfügt über einen metrischen Anschluss T mit den Maßen M22 x 1,5. Die technischen Daten umfassen: Ø A (14 mm), Ø B (15 L), D (39 mm), F (56,5 mm), G (39 mm), P (16,5 mm), Q (37,5 mm), Ø k (6,4 mm). Er wird mit zwei Schrauben M6 x 22, zwei Schrauben M6 x 35, einem O-Ring 20x2,5 und ist für einen Druck von 250 bar ausgelegt. Die Bohrkreisdurchmesser beträgt 35 mm. Das Gewicht des Flansches beträgt 212 g.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 25702517
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil
• T metrisch (mm): M22 x 1,5
• Ø A (mm): 14
• Ø B (mm): 15 L
• D (mm): 39
• F (mm): 56,5
• G (mm): 39
• P (mm): 16,5
• Q (mm): 37,5
• Ø k (mm): 6,4
• Schrauben: 2x M6 x 22, 2x M6 x 35
• O-Ring: 20x2,5
• PN (bar): 250
• Ø LK (mm): 35
• Gewicht: 212 g
