Winkelsensor 90 Grad

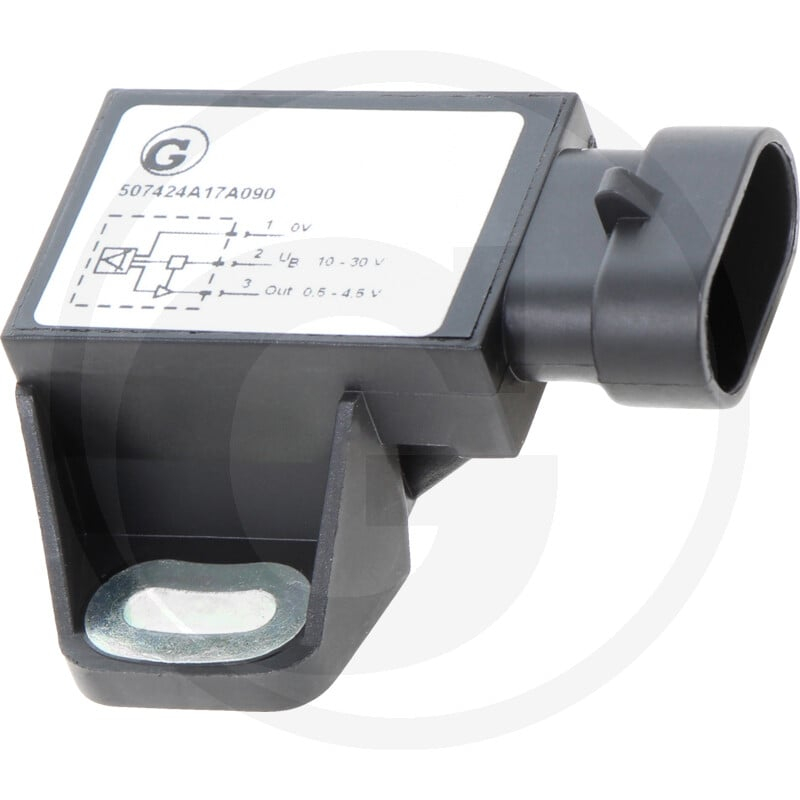

Der GRANIT Winkelsensor ist ein Ersatzteil, das zur Winkelmessung in verschiedenen Maschinen und Systemen eingesetzt wird. Er verfügt über einen Winkelmessbereich von 90° und eine Auflösung von 0,1°. Der Sensor arbeitet mit einer Betriebsspannung zwischen 10 V DC und 30 V DC und liefert ein Ausgangssignal von 0,5 V bis 4,5 V bei einer Stromaufnahme von 10 mA bei 12 V. Ein integrierter Lastwiderstand von über 20 kΩ sorgt für eine stabile Messung. Die Mittelstellung beträgt typischerweise 2,5 V. Der Sensor ist mit einem Verpolschutz ausgestattet und weist eine Verzögerungszeit des Ausgangssignals von 3 ms auf. Der Temperaturbereich liegt zwischen -40°C und +85°C. Dank der Schutzart IP67 ist der Sensor gegen Staub und Wasser geschützt. Er verfügt über eine Standardwelle mit Kugellager und einen AMP-Super-Seal 3-poligen Anschluss. Das Gewicht des Sensors beträgt 62 g.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 507424A17A090
• Passend für: Diverse Maschinen (genaue Modellangabe nicht verfügbar)
• Kategorie: Ersatzteil
• Gewicht: 62 g

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinensystem.
