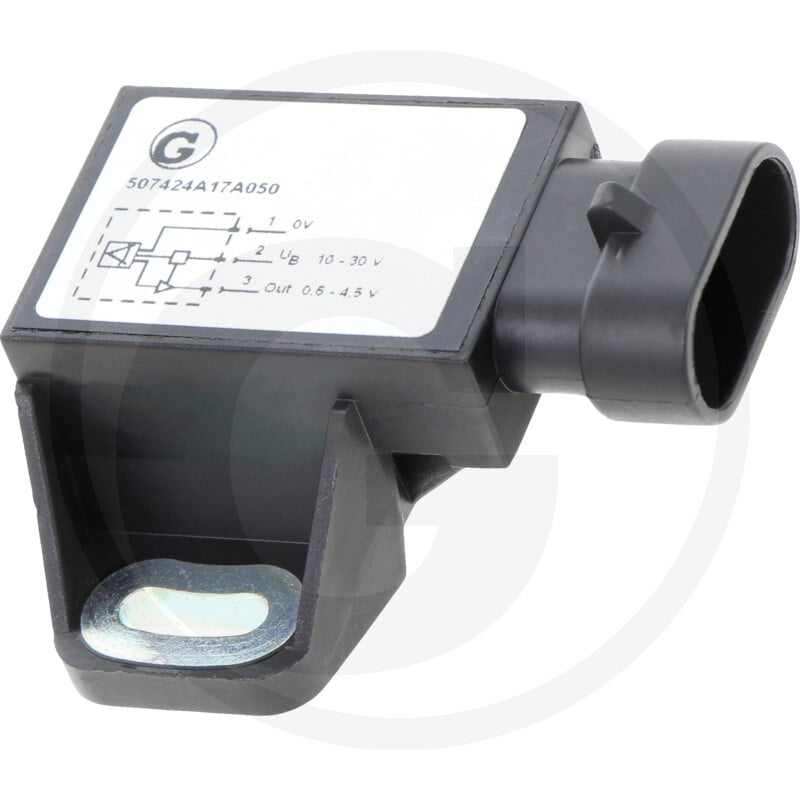

Winkelsensor 50 Grad

Der GRANIT Winkelsensor ist ein Ersatzteil für verschiedene Granit Maschinenmodelle. Er dient der Winkelmessung und ist für den Einsatz in anspruchsvollen Umgebungen konzipiert.

Der Sensor verfügt über einen Winkelmessbereich von 50° und eine Auflösung von 0,1°. Er arbeitet mit einer Betriebsspannung zwischen 10 V DC und 30 V DC und liefert ein Ausgangssignal von 0,5 V bis 4,5 V. Der Lastwiderstand beträgt > 20 kΩ. Die Mittelstellung beträgt typischerweise 2,5 V.

Der Winkelsensor ist mit einem Verpolschutz ausgestattet und weist eine Verzögerungszeit des Ausgangssignals von 3 ms auf. Der Temperaturbereich liegt zwischen -40°C und +85°C. Er ist gemäß Schutzart IP67 geschützt. Der Sensor verfügt über eine Standardwelle mit Kugellager und einen AMP-Super-Seal 3-poligen Anschluss. Das Gewicht beträgt 62 g.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 507424A17A050
• Typ: MT 495E, 515D/E, 525B/D, 535B/D, 545B/D, 555B/D, 565B/D, 575B/D, 585B/D, 595B/D, 635B, 645B/C, 655B/C/D, 665B/C/D, 675C/D, 685C/D
• Kategorie: Ersatzteil
• Gewicht: 62 g
