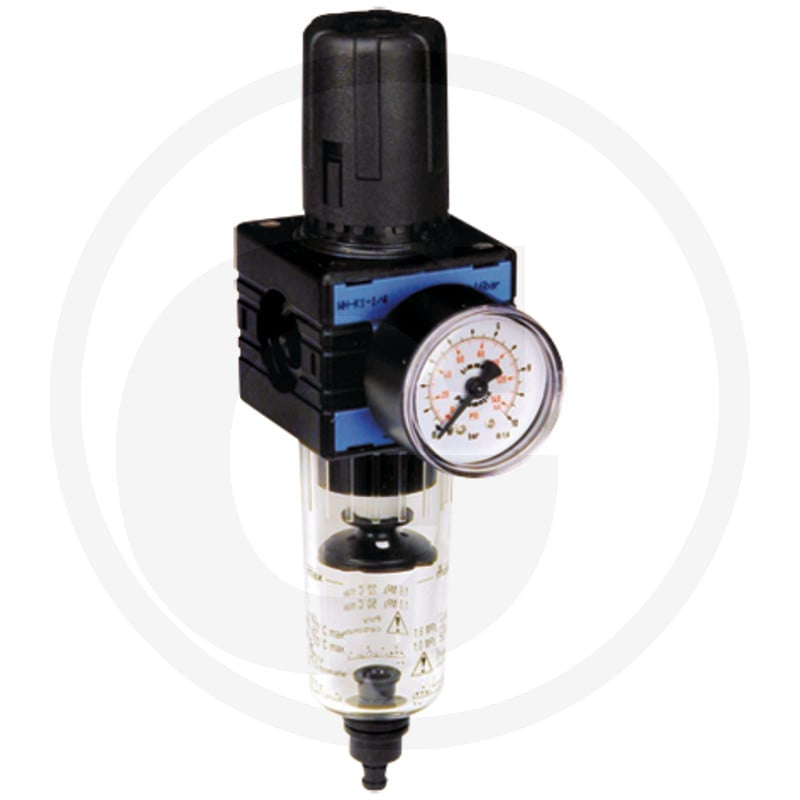

Wh-K1-1/4-10-A-M Kombigerät

Das WH-K1-1/4-10-A-M ist ein Kombigerät, das Druckluftfilterung und Druckregelung mit integriertem Manometer in einer Einheit vereint. Der Anschluss erfolgt über G1/4"-Whitworth-Zylinderrohrgewinde. Die Filterung arbeitet nach dem Fliehkraftprinzip; das Filterelement hat eine Porengröße von 30 µm. Das Kondensat wird vollautomatisch abgeleitet. Die Einbaulage ist senkrecht vorgeschrieben.

Der zulässige Eingangsdruck beträgt bis zu 16 bar, der Ausgangsdruck ist im Bereich von 0,5 bis 8 bar regelbar. Der Druckregler ist als Membrandruckregler mit Sekundärentlüftung ausgeführt. Das integrierte Manometer deckt den Bereich 0 bis 10 bar ab. Der maximale Durchfluss wird mit 2.083 Nl/min angegeben, die maximale Betriebstemperatur liegt bei +50 °C, der minimale Druckabfall beträgt 0,2 bar.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 60617960505
• Typ: WH-K1-1/4-10-A-M
• Anschluss: G1/4" (Whitworth-Zylinderrohrgewinde)
• Eingangsdruck: 0–16 bar
• Ausgangsdruck regelbar: 0,5–8 bar
• Manometerbereich: 0–10 bar
• Filterfeinheit: 30 µm
• Max. Durchfluss: 2.083 Nl/min
• Max. Betriebstemperatur: +50 °C
• Kondensatableitung: vollautomatisch
• Max. Kondensatvolumen: 22 cm³
• Einbaulage: senkrecht
• Kategorie: Komponente

Hinweis

Keine maschinenspezifische Kompatibilitätszuordnung bekannt; Einsatz in allgemeinen pneumatischen Druckluftanlagen.
