Wev 04 Ll Npt V2A

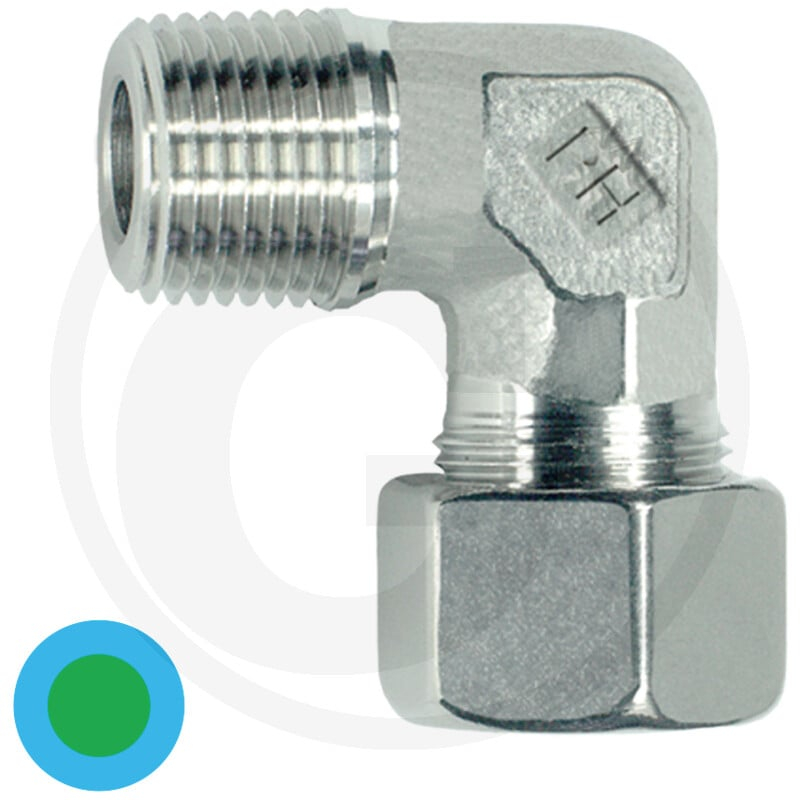

Dieser PH WEV 4 LL-1/8" NPT VA ist ein Ersatzteil von Granit. Das Bauteil der Baureihe 4 LL verfügt über einen Durchmesser D1 von 4 mm, einen Durchmesser T von 1/8" NPT sowie einen Durchmesser D3 von 3 mm. Die Maße L1, L2 und L3 betragen 21 mm, 11 mm bzw. 17 mm. Der Innenabstand i beträgt 10 mm, während S1 und S2 mit 9 mm bzw. 10 mm angegeben sind. Der PN-Wert liegt bei 100 bar. Das Anschlussgewinde beträgt M8 x 1 und das Einschraubgewinde 1/8" NPT. Der Durchmesser D2 beträgt 3 mm und das Gewicht 10 g.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 60900637
• Passend für: Diverse Anwendungen
• Kategorie: Ersatzteil
• Ø D1 (mm): 4
• Ø T (mm): 1/8" NPT
• Ø D3 (mm): 3
• L1 (mm): 21
• L2 (mm): 11
• L3 (mm): 17
• i (mm): 10
• S1 (mm): 9
• S2 (mm): 10
• PN (bar): 100
• Anschlussgewinde: M8 x 1
• Einschraubgewinde: 1/8" NPT
• Ø D2 (mm): 3
• Gewicht: 10 g
