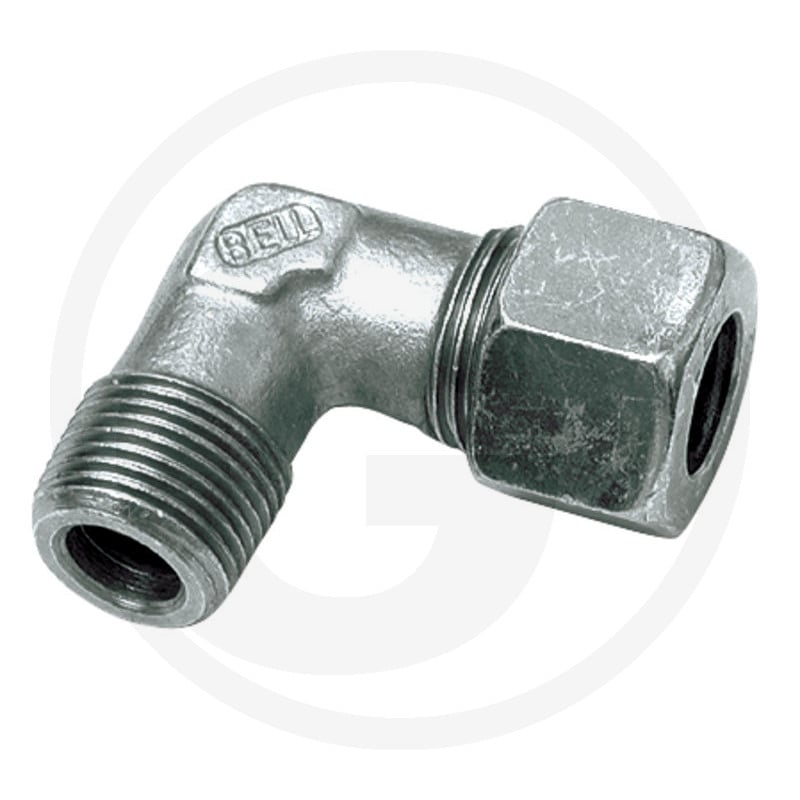

Verschraubung Typ: We 06 - Sr1/ 4'' K

Die Winkel-Einschraubverschraubung STAUFF WER 06 S 1/4 KEG ist ein Bauelement zur sicheren Verbindung von Fluiden in verschiedenen technischen Anwendungen. Sie gehört zur Baureihe 6 S und verfügt über ein Einschraubgewinde R 1/4". Die Verschraubung ist gewindedichtend und für einen Druck von 400 bar ausgelegt.

Die Baureihe 6 S zeichnet sich durch ihre kompakte Bauweise und hohe Dichtigkeit aus. Die Verschraubung hat eine Bauform als Winkel, eine Typformel WER, eine Länge L von 23 mm, eine Länge L1 von 31 mm, eine Länge L2 von 16 mm und eine Länge L3 von 26 mm. Die Maße S1 betragen 12 mm und S2 17 mm. Das Anschlussgewinde beträgt M14 x 1,5 und das Gewinde T R 1/4". Das Gewicht der Komponente beträgt 95 g.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 81601239
• Passend für: Diverse Anwendungen
• Kategorie: Ersatzteil
• Bauform: Winkel
• Typformel: WER
• Baureihe: 6 S
• Einschraubgewinde: R 1/4"
• Dichtungsart: Gewindedichtend
• PN (bar): 400
• L (mm): 23
• Anschlussgewinde: M14 x 1,5
• D1 (mm): 6 S
• L1 (mm): 31
• L2 (mm): 16
• L3 (mm): 26
• S1 (mm): 12
• S2 (mm): 17
• Gewinde T: R 1/4"
• Gewicht: 95 g
