Ersatzteil
Winkel Adapter (Einstellbar)
Art.Nr.81528190

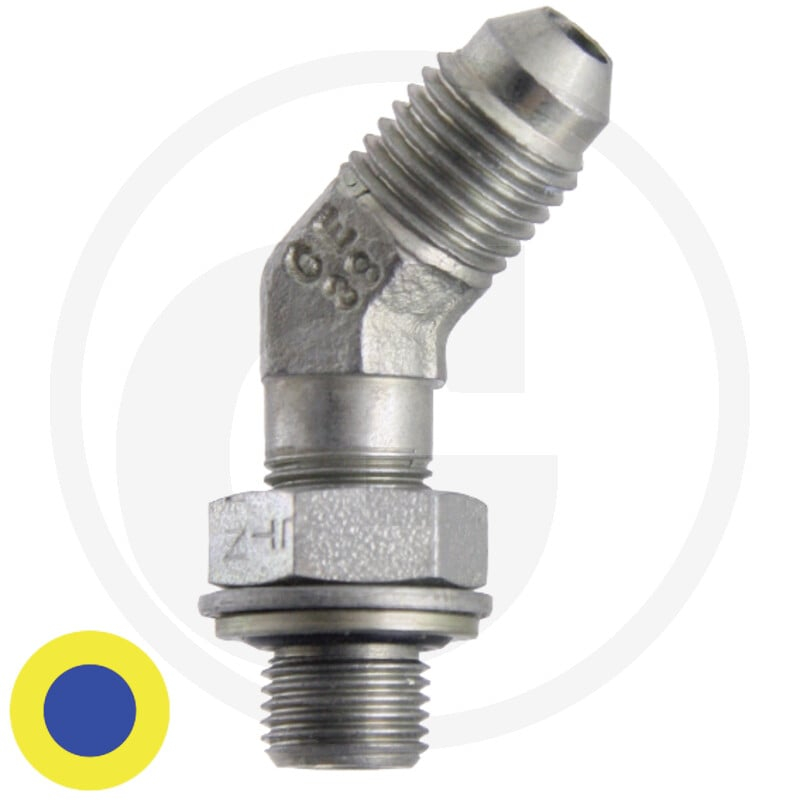

Der GRANIT WAE 7/8 M-JIC x 3/8 M-BSP-WD 45° ist ein Winkel Adapter, der als Ersatzteil für Granit Maschinen konzipiert wurde. Der Adapter verfügt über ein Gewinde A von 7/8" JIC und ein Gewinde B von 3/8" BSP. Seine Abmessungen betragen L1 (29 mm), L2 (33 mm), SW1 (22 mm) und SW2 (22 mm). Der Adapter ist für einen Druck von 250 bar geeignet und für Rohre mit einem Durchmesser von 14-15-16 mm vorgesehen. Er besteht aus Stahl mit einer Cr6-freien Oberfläche.
Als Komponente im Hydrauliksystem dient der Winkel Adapter zur sicheren Verbindung und Richtungsänderung von Leitungen.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 81528190
- Passend für: Granit Maschinen
- Kategorie: Ersatzteil
- Gewinde A: 7/8" JIC
- Gewinde B: 3/8" BSP
- L1 (mm): 29
- L2 (mm): 33
- SW1 (mm): 22
- SW2 (mm): 22
- PN (bar): 250
- Rohr-Ø d (mm): 14-15-16
- Material: Stahl
- Oberfläche: Cr6-frei
Technische Spezifikationen
| Hersteller | GRANIT |
