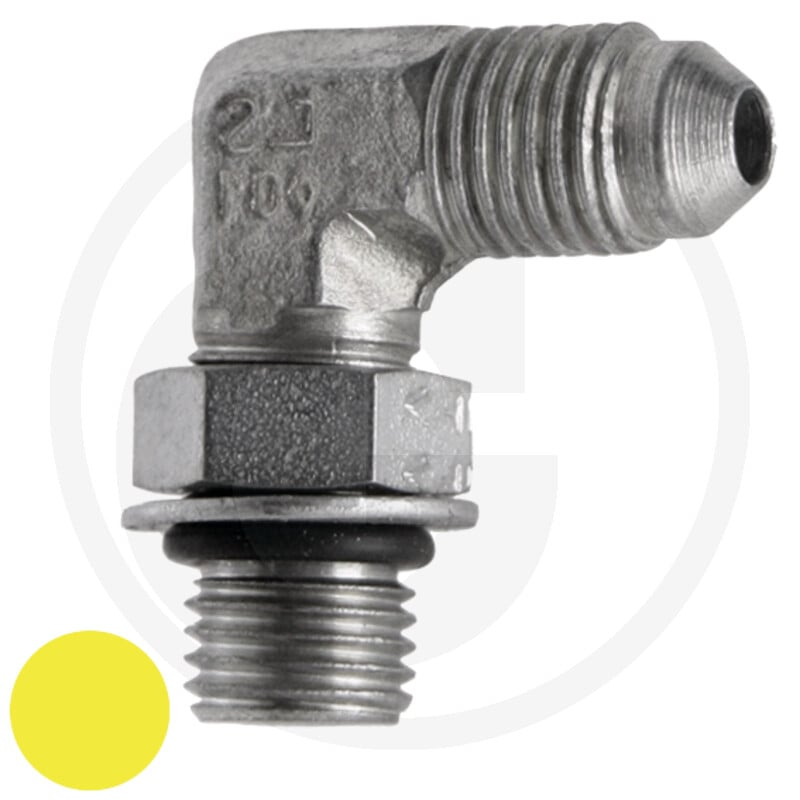

Winkel Adapter 7/16 M-Jicx7/16 M-Unf

Der GRANIT Winkeladapter WAE 7/16 M-JIC x 7/16 M-UNF-WD ist ein Ersatzteil, das in verschiedenen Granit-Maschinen und -Systemen Verwendung findet. Der Winkeladapter dient zur Verbindung von Bauteilen unter einem Winkel und ermöglicht eine flexible Anpassung der Leitungsführung.

Technische Merkmale des Winkeladapters sind Gewinde A: 7/16" JIC, Gewinde B: 7/16" UNF, eine Länge von 23 mm (L1) und 27 mm (L2), sowie ein Schlüsselweitenbedarf von 11 mm (SW1) und 14 mm (SW2). Der Adapter ist für einen Druck von 400 bar (PN) ausgelegt und hat einen Rohr-Ø von 6 mm (d). Er besteht aus Stahl mit einer Cr6-freien Oberfläche und wiegt 32 g.

Als OE-konformer Ersatzteil gewährleistet der Winkeladapter eine zuverlässige Funktion und Passgenauigkeit im jeweiligen System.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 81526206
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil
• Gewinde A: 7/16" JIC
• Gewinde B: 7/16" UNF
• Länge L1: 23 mm
• Länge L2: 27 mm
• Schlüsselweite SW1: 11 mm
• Schlüsselweite SW2: 14 mm
• Druck PN: 400 bar
• Rohr-Ø d: 6 mm
• Material: Stahl
• Oberfläche: Cr6-frei
• Gewicht: 32 g
