Ersatzteil
Wae 7/16 M-Jic X 3/8 M-Npt
Art.Nr.81526810

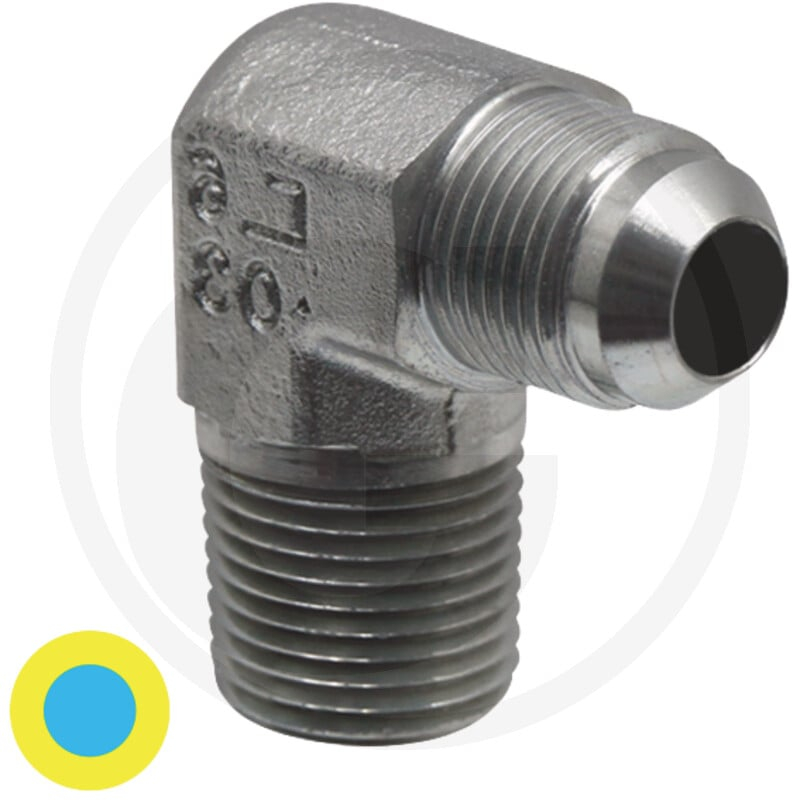

Der GRANIT Winkeladapter WA 7/16 M-JIC x 3/8 M-NPT ist ein Ersatzteil für Granit Maschinen. Der Winkeladapter verbindet zwei Rohrleitungen unter einem Winkel und verfügt über ein 7/16" JIC-Außengewinde und ein 3/8" NPT-Innengewinde. Die Abmessungen betragen L1 (29 mm), L2 (31 mm) und L3 (14,5 mm). Der Adapter hat einen Schlüsselweitenbedarf von 19 mm und ist für einen Druck von 350 bar geeignet. Er verfügt über ein Rohr-Ø d von 6 mm und besteht aus Stahl mit Cr6-freier Oberfläche. Das Gewicht beträgt 76 g.
Als Komponente im Hydrauliksystem dient der Winkeladapter der sicheren und verlustarmen Verbindung von Bauteilen.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 81526810
- Typ: Winkel Adapter AG-AG
- Passend für: Granit Maschinen
- Kategorie: Ersatzteil
- Gewinde A: 7/16" JIC
- Gewinde B: 3/8" NPT
- L1 (mm): 29
- L2 (mm): 31
- L3 (mm): 14,5
- SW1 (mm): 19
- PN (bar): 350
- Rohr-Ø d (mm): 6
- Material: Stahl
- Oberfläche: Cr6-frei
- Gewicht: 76 g
Technische Spezifikationen
| Hersteller | GRANIT |
| Gewicht | 0,076 KG |
