Ersatzteil

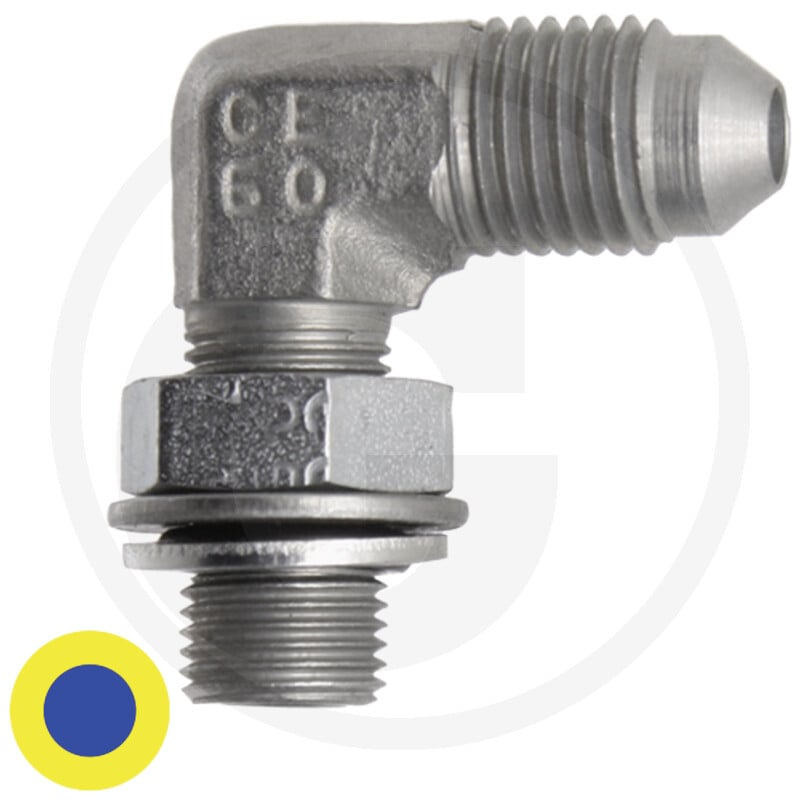

Winkel Adapter (Einstellbar)
Art.Nr.81526193
Der GRANIT Winkel Adapter WAE 7/16 M-JIC x 3/8 M-BSP-WD ist ein Ersatzteil, das in Hydrauliksystemen von Granit Maschinen eingesetzt wird. Der Winkel Adapter dient der Verbindung von Bauteilen unter einem Winkel und ermöglicht eine flexible Anpassung der Leitungsführung.
Der Adapter verfügt über ein 7/16" JIC-Gewinde auf einer Seite und ein 3/8" BSP-Gewinde auf der anderen Seite. Die Abmessungen betragen L1 (29 mm), L2 (37 mm), SW1 (19 mm), SW2 (22 mm) und ein Rohr-Ø d von 6 mm. Der Adapter ist aus Stahl gefertigt und besitzt eine Cr6-freie Oberfläche. Er ist für einen Druck von 250 bar geeignet und wiegt 74 g.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 81526193
- Typ: Winkel Adapter
- Passend für: Granit Maschinen
- Kategorie: Ersatzteil
- Gewinde A: 7/16" JIC
- Gewinde B: 3/8" BSP
- L1 (mm): 29
- L2 (mm): 37
- SW1 (mm): 19
- SW2 (mm): 22
- PN (bar): 250
- Rohr-Ø d (mm): 6
- Material: Stahl
- Oberfläche: Cr6-frei
- Gewicht: 74 g
Technische Spezifikationen
| Hersteller | GRANIT |
| Sperrgut | Ja |
| Gewicht | 0,074 KG |
