Ersatzteil
Winkel Schott Adapter
Art.Nr.81528509

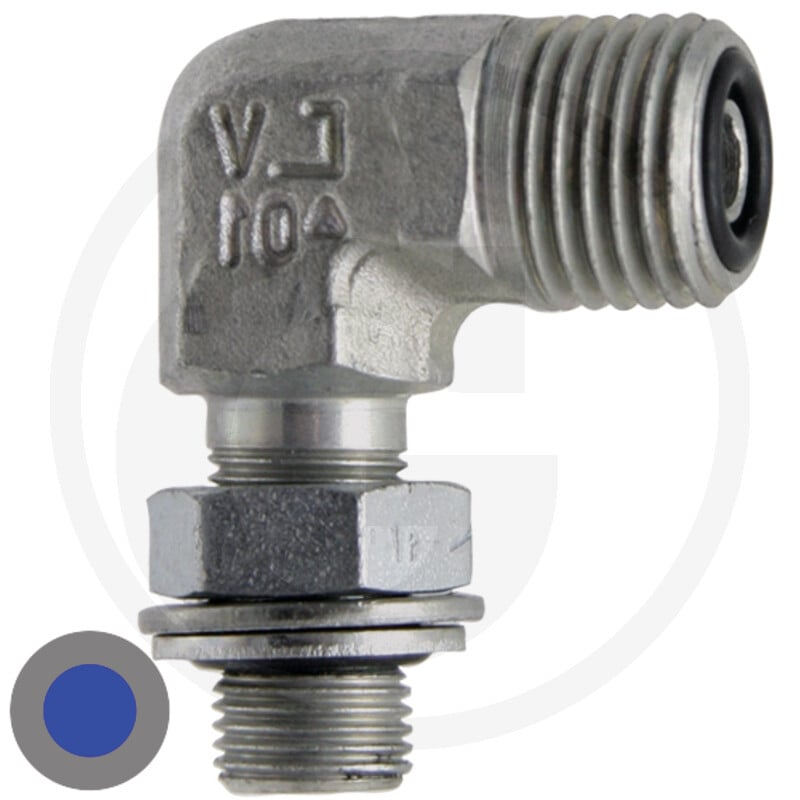

Der Winkel Adapter WAE 11/16 M-ORFS x 1/8 M-BSP-ORK von Granit ist ein Ersatzteil, das in verschiedenen hydraulischen Systemen eingesetzt wird. Er dient dazu, einen Winkel in die Leitungsführung zu integrieren und ermöglicht so eine flexible Anpassung der Anlagenauslegung.
Der Adapter verfügt über ein Gewinde A von 11/16" ORFS und ein Gewinde B von 1/8" M-BSP-ORK. Er besteht aus Stahl, weist eine PN-Zulassung von 315 bar auf und hat eine Cr6-freie Oberfläche. Die Maße betragen L1 (25 mm), L2 (37 mm), SW1 (19 mm) und SW2 (19 mm). Das Gewicht des Adapters beträgt 108 g.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 81528509
- Passend für: Granit Maschinen
- Kategorie: Ersatzteil
- Gewinde A: 11/16" ORFS
- Gewinde B: 1/8" M-BSP-ORK
- L1 (mm): 25
- L2 (mm): 37
- SW1 (mm): 19
- SW2 (mm): 19
- Material: Stahl
- PN (bar): 315
- Oberfläche: Cr6-frei
- Gewicht: 108 g
Technische Spezifikationen
| Hersteller | GRANIT |
| Gewicht | 0,108 KG |
