Waagenbausatz

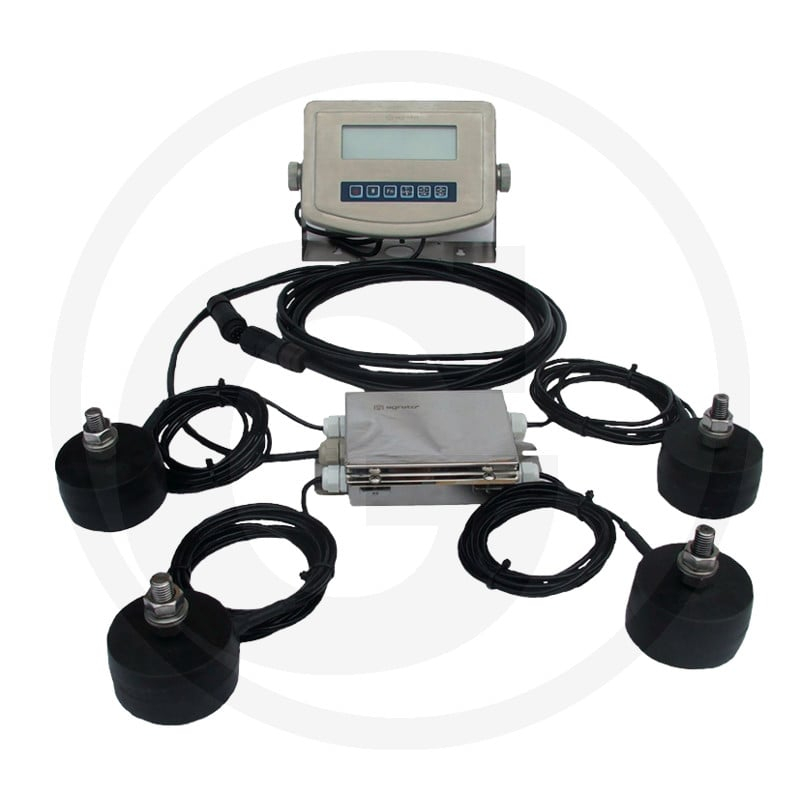

Der GRANIT Waagenbausatz ist ein umfassendes Kit zur präzisen Messung und wird als Ersatzteil angeboten. Der Bausatz beinhaltet vier Wiegefüße, eine Verbindungsbox, sechs Meter Wiegesignalkabel, einen wasserdichten Schraubstecker für den Anschluss an die Wiegeanzeige sowie eine Wiegeanzeige HD1 und ein Handbuch.
Die Wiegefüße verfügen über eine innenliegende Wiegezelle, eine Aufstandsscheibe aus Edelstahl, eine Montageplatte aus Edelstahl mit Befestigungsschrauben sowie eine Gummihülle zum Schutz der Wiegezelle. Sie sind mit einem Gewinde M14 zur höhenverstellbaren Montage ausgestattet und haben eine Gesamthöhe von 98 mm bei einem Durchmesser von 70 mm. Die Wiegezellen sind gekapselt und verschweißt, mit Lasteinleitung und einer robusten Ausführung aus vernickeltem Werkzeug.
Der Waagenbausatz ist Bestandteil von Wiegesystemen und dient dem Austausch oder der Erweiterung bestehender Anlagen.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 77875614
- Passend für: Granit Systeme
- Kategorie: Ersatzteil
Technische Spezifikationen
| Lieferumfang | • 4 Wiegefüße • 1 Verbindungsbox • 6 m Wiegesignalkabel • 1 wasserdichter Schraubstecker für den Anschluss an die Wiegeanzeige • 1 Wiegeanzeige HD1 • 1 Handbuch |
| Technische Daten | Wiegefüße: • Innenliegende Wiegezelle • Aufstandsscheibe aus Edelstahl • Montageplatte aus Edelstahl mit Befestigungsschrauben • Gummihülle als zusätzlicher Schutz der Wiegezelle • Gewinde M14 mit Muttern und Scheiben zur höhenverstellbaren Montage der Füße • Gesamthöhe des Wiegefuße 98 mm • Durchmesser des Wiegefuße 70 mm Wiegezellen: • Gekapselte, verschweißte Kompressionswiegezelle mit Lasteinleitung • Robuste Ausführung aus vernickeltem Werkzeugstahl • Staub- und wasserdicht nach Schutzklasse IP68 • Nennlast pro Wiegezelle 2000 kg • Sichere Überlast 150 %, Bruchlast 300 % • Kennwert 2 mV/V • Betriebstemperatur -35 bis +70 °C Verbindungsbox: • wasserdichte Verbindungsbox • Anschlussklemmen für Wiegezellen und Wiegesignalkabel • Potentiometer für den Eckabgleich der Wiegezellen • Kabelauslässe mit Kabelverschraubungen Wiegesignalkabel: • 4-poliges Kabel 4 x 0,5 mm² • Außendurchmesser 7,6 mm • Spezialummantelt • UV-beständig • Kleiner Biegeradius • Trittsicher Wiegeanzeige HD1: • Anzeige und Montagebügel aus Edelstahl • Staub- und wasserdicht nach Schutzklasse IP67 • 6-stelliges LCD-Display mit 25 mm Ziffernhöhe und Hintergrundbeleuchtung • Auflösung 1 kg • Autonullstellung beim Einschalten wählbar • Manuelle Nullstellung • Nullpunktstabilisierung • Summierung • Tierwiegemodus mit einstellbaren Parametern • Energiesparmodus • Stromversorgung über eingebautes Netzteil • Datenausgang über RS232-Schnittstelle für Großanzeige, PC oder SPS • Batterie/Akkubetrieb möglich mit 2 x 1,5 V AA • Batteriedeckel von außen zugänglich • Maße inkl. Bügel (BxHxT) 258 x 178 x 58 mm |
| Gewicht | 8,492 KG |
