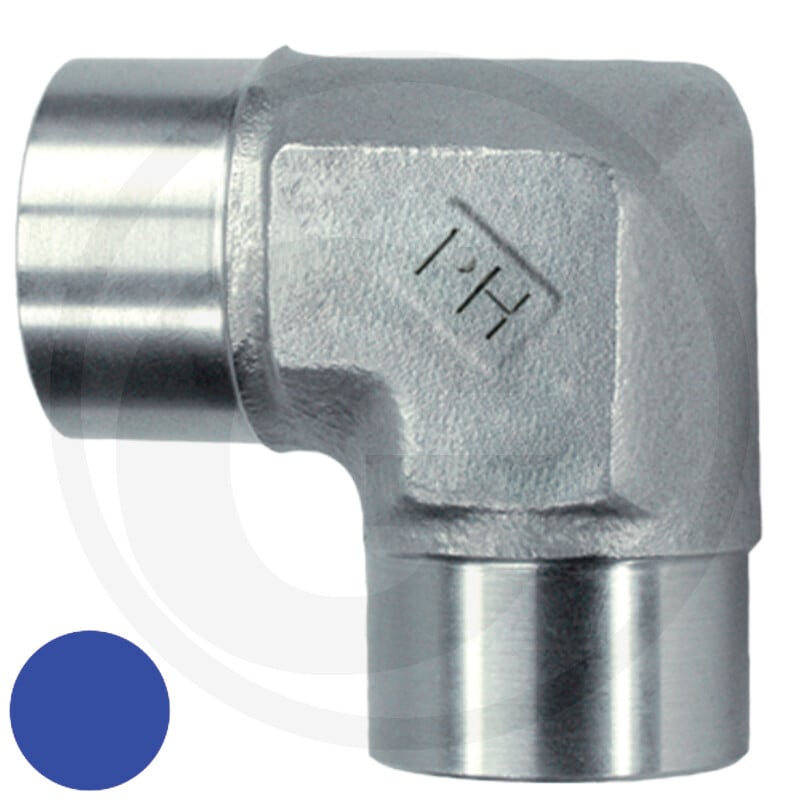

Wa-Bspp-F 1/8 90 V2A

Dieser Winkeladapter PH WA-BSPP-f 1/8 90° VA von Granit ist ein Ersatzteil, das in verschiedenen Maschinen und Systemen Verwendung findet. Der Adapter besitzt eine Gewindegröße von 1/8-BSP an beiden Seiten (T1 und T2) und weist folgende Maße auf: D1 und D2 jeweils 4 mm, D3 und D4 jeweils 16,9 mm, Länge L 17 mm und L1 ebenfalls 17 mm. Weitere Abmessungen sind S1 14 mm, I1 und I2 jeweils 9 mm. Der Adapter ist für einen Druck von 315 bar (PN) ausgelegt und wiegt 10 g. Er dient als Verbindungselement und ermöglicht eine winkelgerechte Verbindung in hydraulischen Systemen.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 60904182
• Passend für: Diverse Maschinen
• Kategorie: Ersatzteil
• T1 (mm): 1/8-BSP
• T2 (mm): 1/8-BSP
• Ø D1 (mm): 4
• Ø D2 (mm): 4
• Ø D3 (mm): 16,9
• Ø D4 (mm): 16,9
• L (mm): 17
• L1 (mm): 17
• S1 (mm): 14
• I1 (mm): 9
• I2 (mm): 9
• PN (bar): 315
• Gewicht: 10 g

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinensystem.
