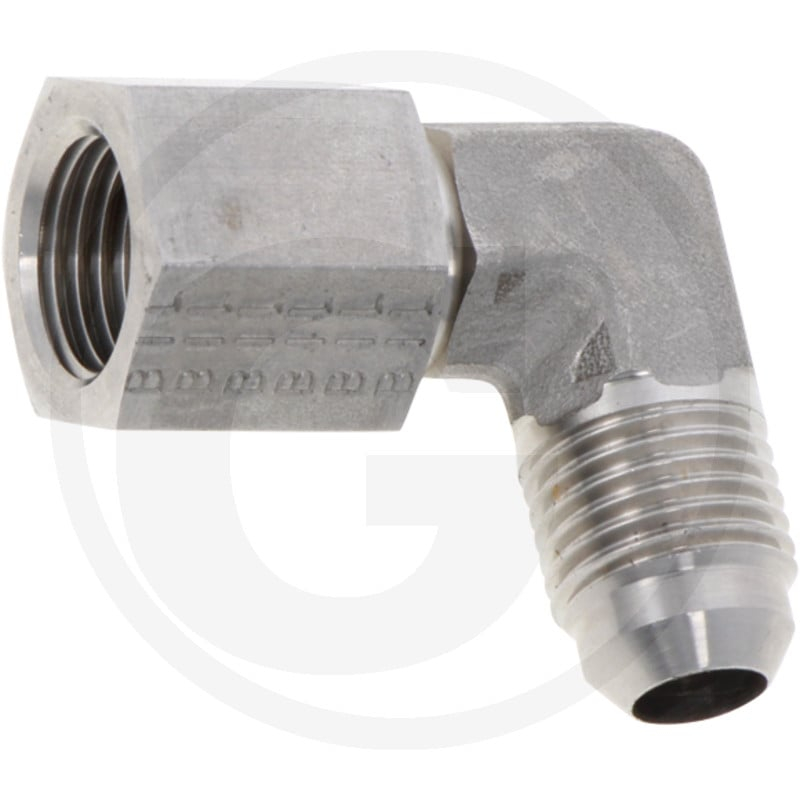

Wa-Agj 9/16 - Dkj 9/16 90 V2A

Dieses Rohrverbinder-Element ist ein Ersatzteil von Granit und wird zur Verbindung von Rohren in hydraulischen Systemen verwendet. Der Verbinder besitzt einen 90-Grad-Winkel und ist aus Edelstahl gefertigt. Technische Merkmale sind ein Außen-Ø von 10 mm, Gewinde T1 und T2 mit 9/16-18 UNF, sowie Innen-Øs von D1 7,5 mm und D2 7 mm. Die Länge beträgt L1 27 mm, L2 22,5 mm, S1 14 mm, S2 19 mm und L3 32 mm. Der Verbinder ist für einen Druck von 420 bar ausgelegt und wiegt 70 g.

Als Komponente in hydraulischen Systemen dient dieser Verbinder der sicheren und dichten Verbindung von Leitungen.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 60904526
• Passend für: Diverse Maschinen
• Kategorie: Ersatzteil
• Rohr Außen Ø: 10 mm
• Gewinde T1: 9/16-18 UNF
• Gewinde T2: 9/16-18 UNF
• Ø D1: 7,5 mm
• Ø D2: 7 mm
• L1: 27 mm
• L2: 22,5 mm
• S1: 14 mm
• S2: 19 mm
• I1: 17 mm
• PN: 420 bar
• L3: 32 mm
• Gewicht: 70 g

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinensystem.
