Wa-Agj 7/16 - Bspt 1/8 90 V2A

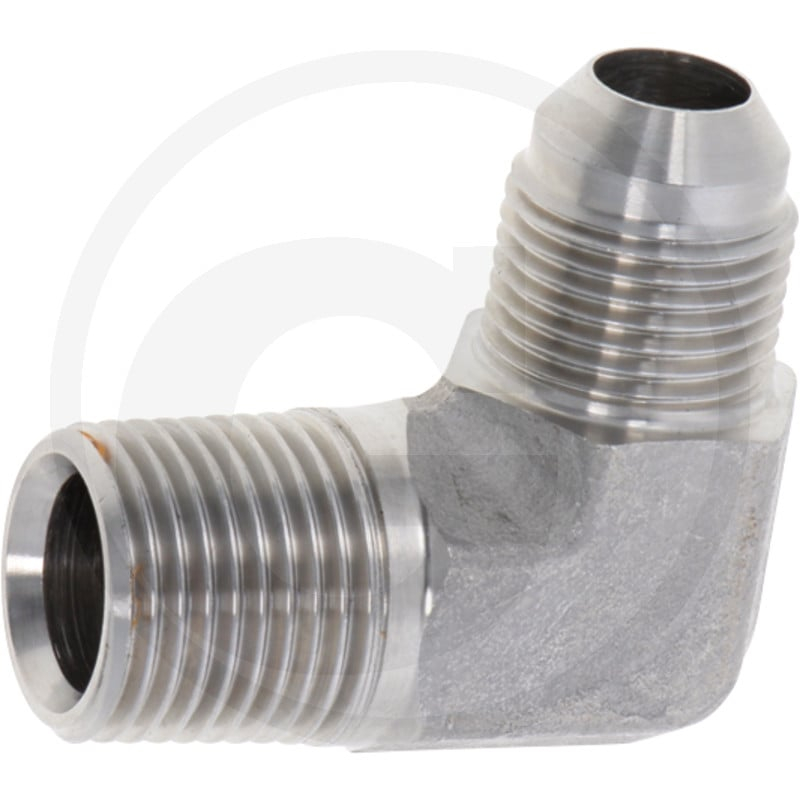

Dieser PH WA-AGJ 7/16 - BSPT 1/8 90° VA ist ein Ersatzteil von Granit. Der Fitting dient der Verbindung von Rohren und Leitungen in verschiedenen Maschinen und Anlagen.

Technische Merkmale des Fittings sind ein Rohr Außen-Ø von 6 mm, eine Gewindesteigung T1 von 7/16-20 UNF, eine Gewindesteigung T2 von 1/8-BSPT sowie weitere Abmessungen wie Ø D1 (4,4 mm), Ø D2 (5 mm), L1 (23 mm), L2 (20 mm), S1 (11 mm), I1 (16,5 mm) und I2 (12 mm). Der Fitting ist für einen Druck von 550 bar ausgelegt und wiegt 10 g.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 60904493
• Passend für: Diverse Maschinen
• Kategorie: Ersatzteil
• Rohr Außen Ø: 6 mm
• T1 (mm): 7/16-20 UNF
• T2 (mm): 1/8-BSPT
• Ø D1 (mm): 4,4
• Ø D2 (mm): 5
• L1 (mm): 23
• L2 (mm): 20
• S1 (mm): 11
• I1 (mm): 16,5
• I2 (mm): 12
• PN (bar): 550
• Gewicht: 10 g

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinensystem.
