Ersatzteil

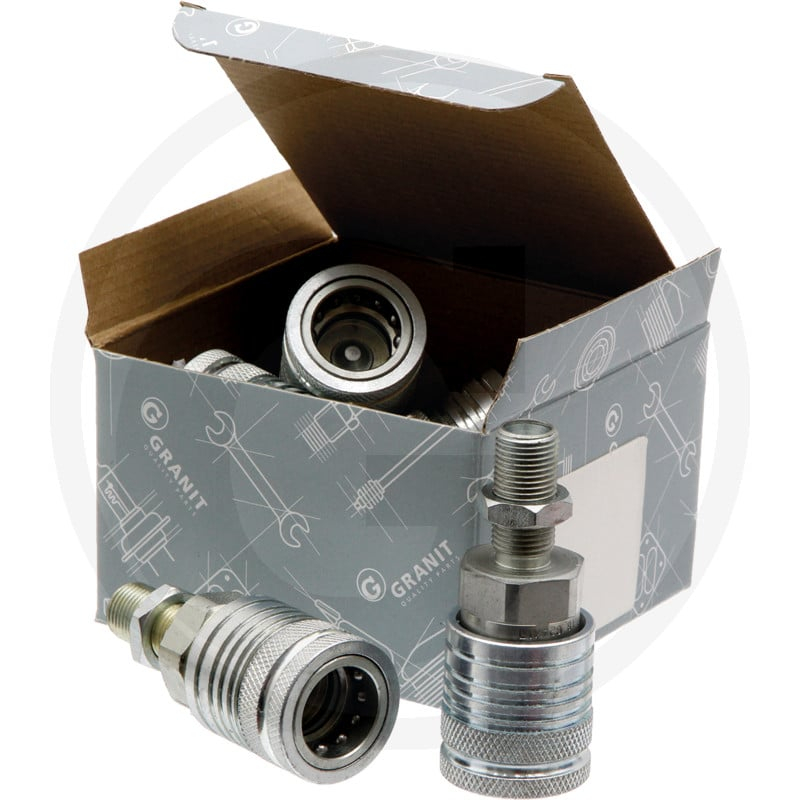

Vpe5 Km-S 12L (M18X1,5) Dn12-Bg3
Art.Nr.87000619
Die GRANIT VPE5 KM-S 12L (M18x1,5) DN12-BG3 ist eine Steckkupplungsmuffe, die in hydraulischen Systemen Verwendung findet. Sie zeichnet sich durch eine Ausführung als Steckkupplungsmuffe aus und verfügt über ein Aussengewinde Schott M (L). Das Anschlussgewinde A beträgt M18 x 1,5 (12L) und die Nennweite liegt bei DN 12. Die Baugröße beträgt 3.
Die Muffe ist aus Carbon Stahl gefertigt und verzinkt (CrIII). Sie ist für einen Druck von 250 bar (PN) ausgelegt und hat einen Nenndurchfluss von 45 l/min. Die Typformel lautet KMS 12L BG3 und die Norm entspricht ISO 7241-1-A. Das Gewicht der Komponente beträgt 1,53 kg.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 87000619
- Typ: Steckkupplungsmuffe
- Passend für: Diverse hydraulische Systeme
- Kategorie: Ersatzteil
- Ø D (mm): 38
- D1 (mm): 20,5
- Material: Carbon Stahl, verzinkt (CrIII)
- PN (bar): 250
- Nenndurchfluss (l/min): 45
Technische Spezifikationen
| Typformel | KMS 12L BG3 |
| Bezeichnung | Steckkupplungsmuffe Schottwand |
| Nennweite | DN 12 |
| Baugröße | 3 |
| Anschluss | 12L |
| PN (bar) | 250 |
| Ø D (mm) | 38 |
| Anschlussgewinde | M18 x 1,5 |
| Baureihe | KM-S |
| D1 (mm) | 20,5 |
| Gewinde | M18 x 1,5 |
| Material | Carbon Stahl, verzinkt (CrIII) |
| Nenndurchfluss (l/min) | 45 |
| Rohr-Ø (mm) | 12L |
| Norm | ISO 7241-1-A |
| m | M18 x 1,5 |
| Ausführung | Steckkupplungsmuffe |
| Gewindeart | Aussengewinde Schott M (L) |
| Gewicht | 1,527 KG |
