Vpe=5 Dmo 22 L

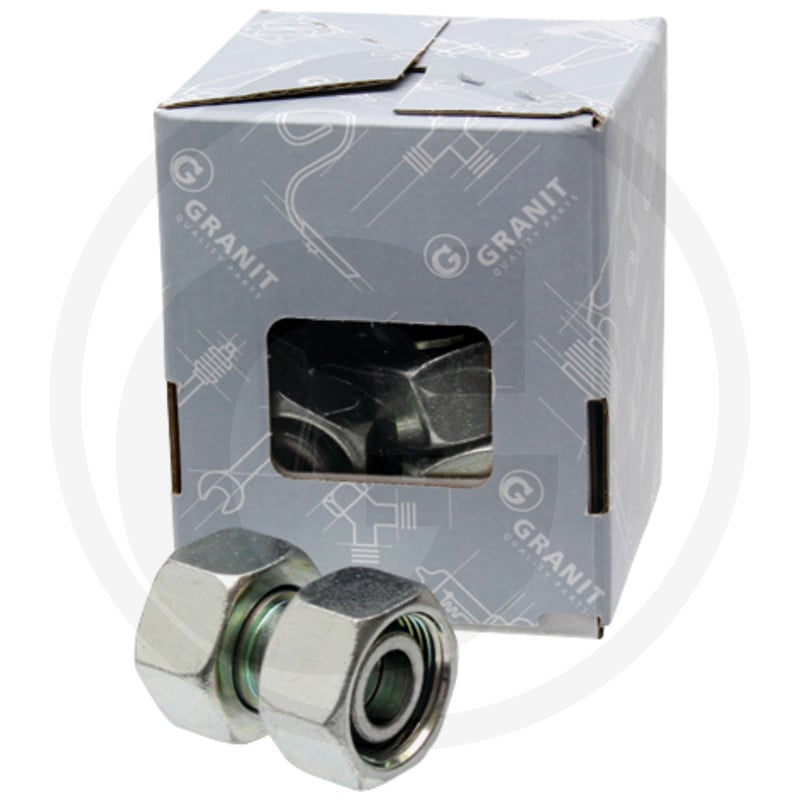

Dieses gerade Verbindungselement ist ein Ersatzteil für die Granit VPE5 Maschine. Die Verbindung ist der Baureihe 22 L / 22 L zugeordnet und verfügt über eine Nenndruckfestigkeit (PN) von 250 bar. Sie besitzt ein Anschlussgewinde von M30 x 2,0 und eine Bauform, die eine gerade Verbindung ermöglicht. Die Maße betragen L1 43 mm, L2 50 mm, SW1 36 mm und SW2 36 mm. Die Rohranschlüsse AD1 und AD2 sind beide mit 22 L angegeben.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 87000377
• Passend für: Granit VPE5
• Kategorie: Ersatzteil
• Typformel: DMO
• Baureihe: 22 L / 22 L
• PN (bar): 250
• Anschlussgewinde: M30 x 2,0
• Bauform: Gerade
• L1 (mm): 43
• L2 (mm): 50
• SW1 (mm): 36
• SW2 (mm): 36
• Rohranschluss AD1 (mm): 22 L
• Rohranschluss AD2 (mm): 22 L
• Gewinde Ma (mm): M30 x 2,0
• Gewinde Mb (mm): M30 x 2,0
