Startseite » Ersatzteile » Granit » VPE25 X-Tv 10 L
Ersatzteil

VPE25 X-Tv 10 L

Art.Nr.87000338

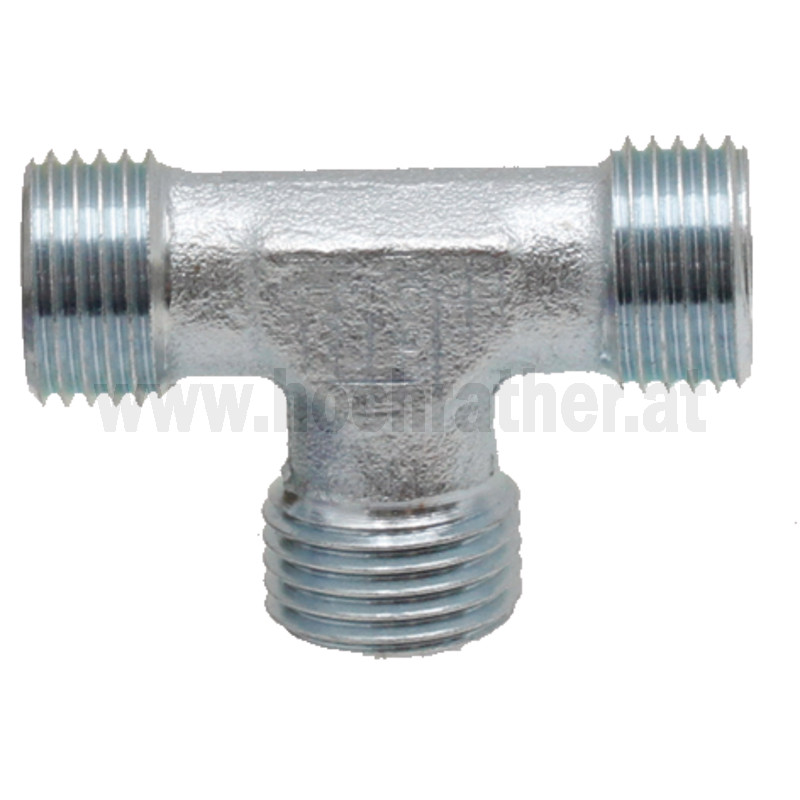

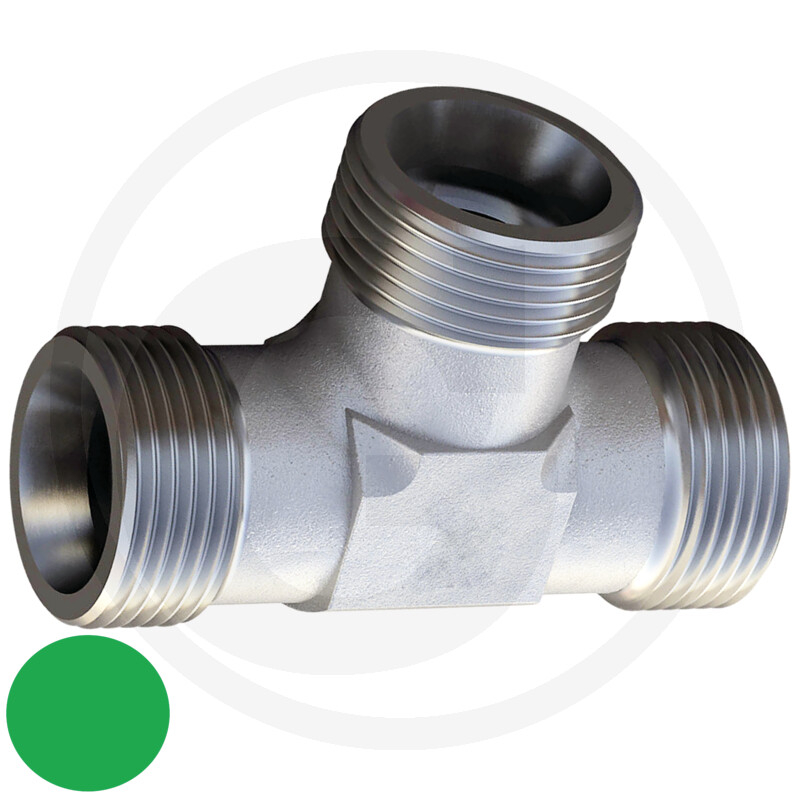

Die GRANIT VPE25 X-TV 10 L ist eine T-Verschraubung der Baureihe 10 L. Sie dient als Verbindungselement in hydraulischen Systemen und Anlagen. Die T-Form ermöglicht die gleichzeitige Verbindung von drei Leitungen.

Die T-Verschraubung hat eine Bauform T-Form und einen Typformel X-TV. Sie ist für einen Betriebsdruck von 500 bar ausgelegt. Die Maße betragen: Ø D (mm): 10 L, F1 (mm): 17, F2 (mm): 19, L1 (mm): 22, L2 (mm): 15, S1 (mm): 14, T2 (mm): M16 x 1,5, T1 (mm): M16 x 1,5, D1, D2 (mm): 10, T3 (mm): M16 x 1,5, D1, D2, D3 (mm): 10.

Produktdetails
  • Hersteller: Granit
  • Artikelnummer: 87000338
  • Typ: T-Verschraubung
  • Passend für: Diverse Anwendungen
  • Kategorie: Ersatzteil
  • PN (bar): 500
  • Ø D (mm): 10 L
  • Anschlussgewinde: M16 x 1,5

Technische Spezifikationen

HerstellerGRANIT
