Startseite » Ersatzteile » Granit » VPE25 X-Gem 10 L 14 - Wd
Ersatzteil

VPE25 X-Gem 10 L 14 - Wd

Art.Nr.87000308

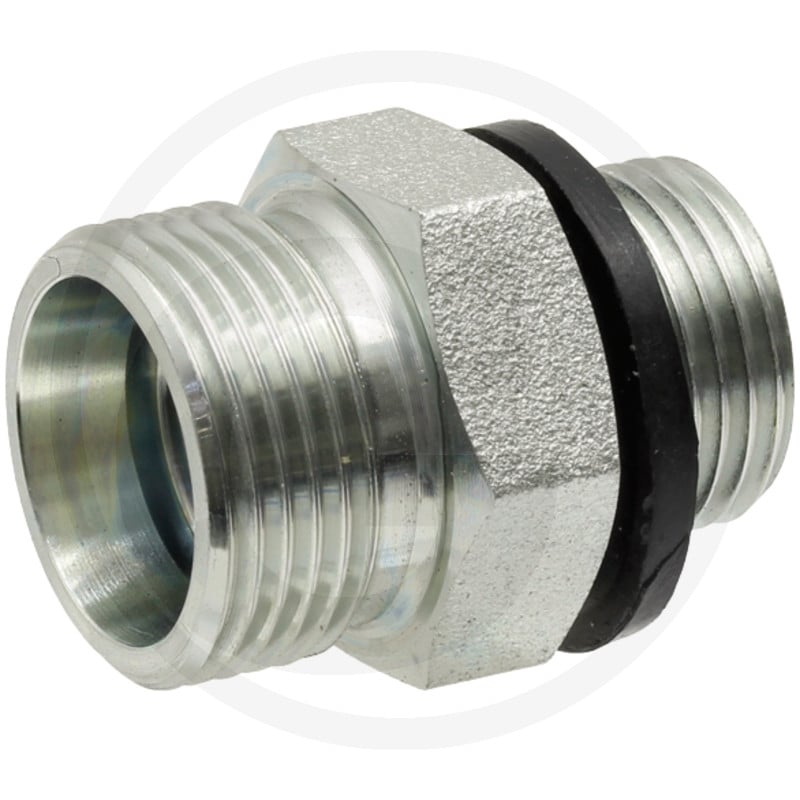

Die gerade Einschraubverschraubung ist ein Ersatzteil für das Granit VPE25 X-GEM 10 L 14 - WD System. Sie dient als Verbindungselement und ermöglicht die sichere Verbindung von Komponenten innerhalb des Systems.

Die Verschraubung verfügt über eine Bauform, die gerade ist und eine Typformel von X-GEM. Sie besitzt eine Baureihe von 10 L und ein Einschraubgewinde von M14 x 1,5. Eine Weichdichtung sorgt für eine dichte Verbindung. Das Anschlussgewinde beträgt M16 x 1,5. Die technischen Maße betragen D1: 10 mm, D2: 19 mm, L1: 30 mm, L2: 11 mm, L3: 12 mm, S1: 19 mm, T2: M14 x 1,5, G: 19 mm und T1: M16 x 1,5. Der zulässige Druck beträgt 500 bar.

Produktdetails
  • Hersteller: Granit
  • Artikelnummer: 87000308
  • Passend für: Granit VPE25 X-GEM 10 L 14 - WD
  • Kategorie: Ersatzteil

Technische Spezifikationen

HerstellerGRANIT
