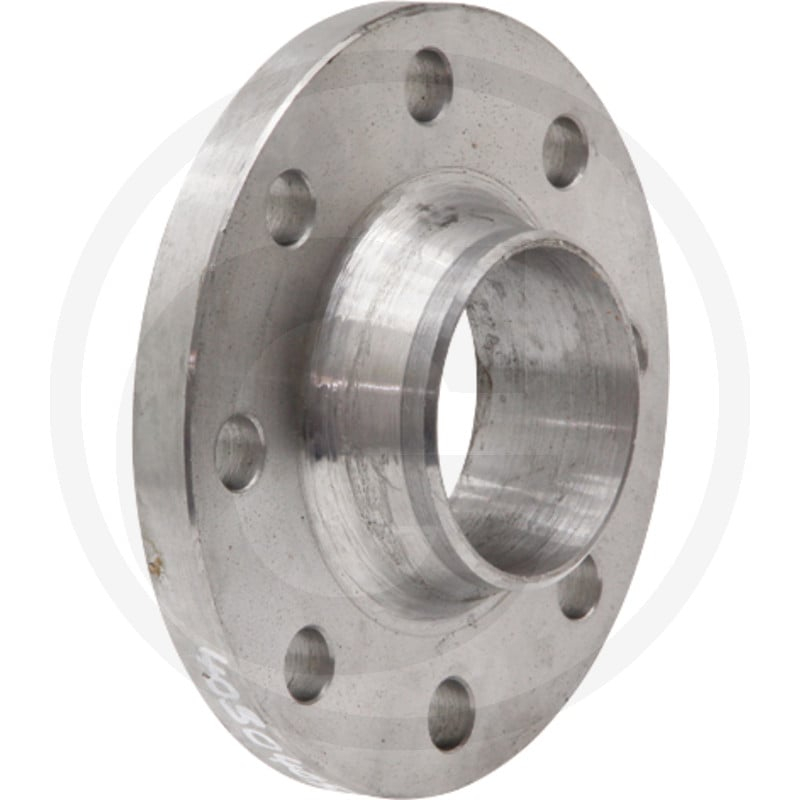

Vorschweißflansch Dn80

Der GRANIT Vorschweißflansch ist ein Ersatzteil, das zur Integration in verschiedene Maschinen und Anlagen dient. Er zeichnet sich durch seine spezifischen Abmessungen und Materialeigenschaften aus.

Dieser Vorschweißflansch hat eine Nennweite von DN 80 und weist folgende technische Daten auf: d1 (88,9 mm), D (200 mm), b (20 mm), K (160 mm), h1 (50 mm), d3 (105 mm), S (4,2 mm), R (8 mm), h2 (10 mm), d4 (138 mm), f (3 mm). Er verfügt über acht Löcher mit einem Durchmesser von d2 (18 mm). Der Flansch ist aus Stahl gefertigt und wiegt 4,09 kg.

Als Vorschweißflansch ist er dazu bestimmt, durch Schweißen in ein System integriert zu werden, um eine stabile Verbindung zu gewährleisten.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 40504051838
• Passend für: Diverse Maschinen und Anlagen
• Kategorie: Ersatzteil
• Nennweite: DN 80
• Material: Stahl
• Gewicht: 4,09 kg
