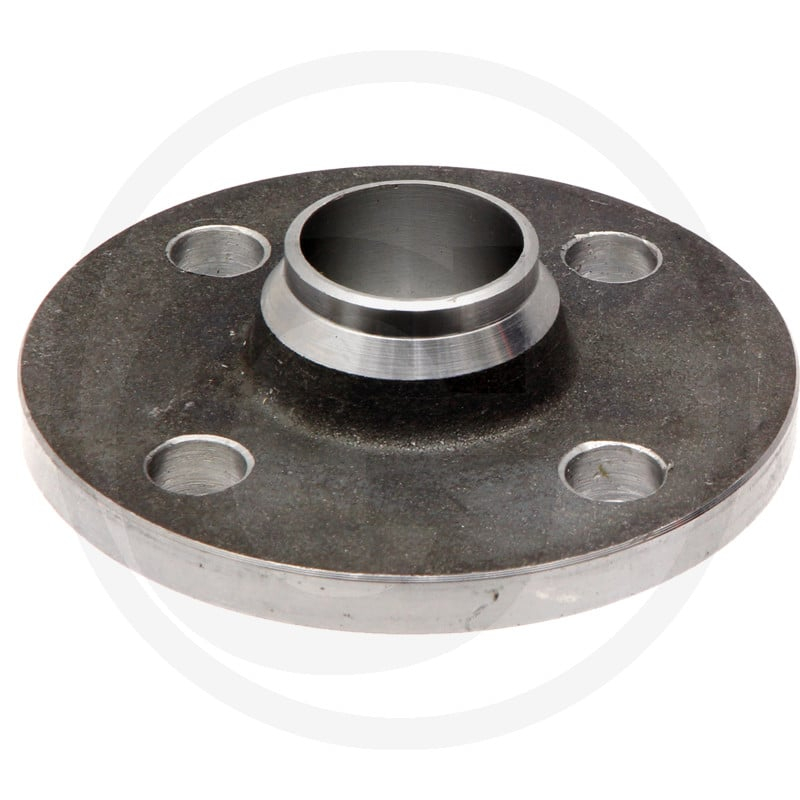

Vorschweißflansch Dn40

Der GRANIT Vorschweißflansch ist ein Ersatzteil, das zur Montage an verschiedenen Maschinen und Anlagen verwendet wird. Der Flansch aus Stahl hat eine Nennweite von DN 40 und ist für den direkten Vorschweiß vorgesehen.

Technische Daten des Vorschweißflansches umfassen eine Nennweite von DN 40, einen Innendurchmesser (d1) von 48,3 mm, einen Außendurchmesser (D) von 150 mm, eine Stärke (b) von 16 mm, eine Höhe (K) von 110 mm, einen Durchmesser (h1) von 42 mm, einen Durchmesser (d3) von 64 mm, eine Dicke (S) von 2,6 mm, einen Radius (R) von 6 mm, eine Höhe (h2) von 7 mm, einen Durchmesser (d4) von 88 mm, einen Durchmesser (f) von 3 mm und vier Löcher mit einem Durchmesser von 18 mm (d2). Das Gewicht des Flansches beträgt 2,05 kg.

Der Vorschweißflansch ist ein wichtiger Bestandteil von Systemen, die Flüssigkeiten oder Gase transportieren und erfordert bei Verschleiß einen Austausch.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 40504051835
• Passend für: Diverse Maschinen
• Kategorie: Ersatzteil
• Material: Stahl
• Gewicht: 2,05 kg
• Nennweite: DN 40
