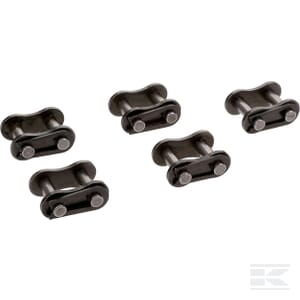

Verbinder Gerade 1/2X5/16
Der Rexnord Verbinder VE12516 ist ein gerades Simplex-Glied, das nach der Norm DIN 8187 gefertigt ist. Mit einer Teilung von 12,7 mm (1/2 Inch) und einer Innenbreite von 7,75 mm (5/16 Inch) ist er für den Einsatz in Kettensystemen konzipiert. Das Bauteil verfügt über einen Rollendurchmesser von 8,51 mm und einen Stiftdurchmesser von 4,45 mm. Als Bestandteil der Kategorie „Kurbel und Verbindung“ dient es der mechanischen Kopplung innerhalb von Antriebs- oder Zugsystemen. Die Angabe „Passend für Gaspardo PA1“ weist auf die Kompatibilität mit diesem spezifischen Maschinenmodell hin, wobei die exakte Einbauposition anhand der technischen Dokumentation des Herstellers zu prüfen ist.
Produktdetails
- Hersteller: Rexnord
- Artikelnummer: VE12516
- Typ: Verbinder gerade (Simplex-Glied)
- Norm: DIN 8187
- Teilung: 12,7 mm (1/2 Inch)
- Breite, Innen: 7,75 mm (5/16 Inch)
- Breite, Außen: 17 mm
- Höhe: 11,6 mm
- Rollendurchmesser: 8,51 mm
- Stiftdurchmesser: 4,45 mm
- Passend für: Gaspardo PA1
Hinweis
Bitte prüfen Sie anhand der technischen Zeichnung, ob die Klemmmechanik (Federklemme) und die Abmessungen exakt auf Ihr bestehendes System passen.
Technische Spezifikationen
| Gewicht | 0,011 KG |
| Abmessungen | 153 x 138 x 4 (mm) |
