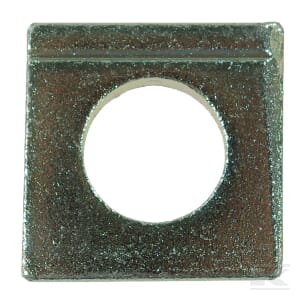

Unterlegscheibe Vierkant M8

Die Unterlegscheibe Vierkant M8 (Artikelnummer 4358) ist ein Befestigungselement aus Stahl mit verzinkter Oberfläche, das nach der Norm DIN 435 gefertigt ist. Als verjüngte Vierkantscheibe mit einer Neigung von 14 % ist sie spezifisch für die Anwendung an I-Profilen konzipiert. Das Teil dient dazu, bei der Befestigung an geneigten Flächen eine waagerechte Auflagefläche zu schaffen und die Schraube senkrecht zur Trägerfläche zu führen. Mit einem Innendurchmesser von 8 mm passt die Scheibe auf Schrauben mit dem Gewinde M8. Die quadratische Grundfläche misst 22 mm in Breite und Länge, während die Dicke 4,6 mm beträgt. Diese Normteile sind in der Werkstatt und bei der Montage von Stahlkonstruktionen gängig, um die Verbindungstechnik an Profilen sicher auszurichten.

Produktdetails

• Hersteller: Kramp
• Artikelnummer: 4358
• Typ: Unterlegscheibe Vierkant (verjüngt)
• Norm: DIN 435
• Material: Stahl
• Oberflächenbehandlung: Verzinkt
• Innendurchmesser: 8 mm
• Außenmaß (Breite x Länge): 22 mm x 22 mm
• Dicke: 4,6 mm
• Gewinde: M8
• Neigung: 14 %
• Kategorie: Ersatzteil / Befestigungsmaterial

Hinweis

Bitte prüfen Sie vor der Montage, ob die Abmessungen und die Neigung der Scheibe zu Ihrem spezifischen I-Profil und der Schraubengröße passen.
