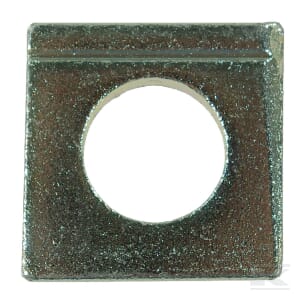

Unterlegscheibe Vierkant M24
Die Unterlegscheibe Vierkant M24 ist ein Normteil nach DIN 434, das als verjüngte Vierkantscheibe ausgeführt ist. Sie wird primär im Bereich der Befestigungstechnik eingesetzt, um Verbindungen an U-Profilen oder U-Trägern herzustellen. Die Scheibe weist eine Neigung von 8 % auf, was sie für die Anwendung an keilförmigen Flächen oder U-Trägern geeignet macht. Als Bestandteil der Kategorie „Scheiben und Ringe“ dient sie der Flächenverteilung und dem Ausgleich von Toleranzen bei der Verschraubung.
Das Material besteht aus Stahl mit einer verzinkten Oberflächenbehandlung. Die technische Ausführung umfasst einen Innendurchmesser von 24 mm, passend für das Gewinde M24. Die Außenmaße betragen 56 mm in Breite und Länge, bei einer Dicke von 8,5 mm. Diese Spezifikationen entsprechen den Vorgaben der Norm DIN 434 für keilförmige Vierkantscheiben.
Produktdetails
- Hersteller: Kramp
- Artikelnummer: 43424
- Typ: Unterlegscheibe Vierkant (verjüngt)
- Norm: DIN 434
- Material: Stahl
- Oberflächenbehandlung: Verzinkt
- Innendurchmesser: 24 mm
- Passendes Gewinde: M24
- Breite: 56 mm
- Länge: 56 mm
- Dicke: 8,5 mm
- Neigung: 8 %
- Einheit: pro Stück
Hinweis
Bitte prüfen Sie vor dem Kauf die exakte Passung der Maße an Ihrem U-Träger oder der jeweiligen Befestigungsstelle.
Technische Spezifikationen
| Gewicht | 0,113 KG |
| Abmessungen | 90 x 38 x 18 (mm) |
