Teleskopzylinder 4-Stufig

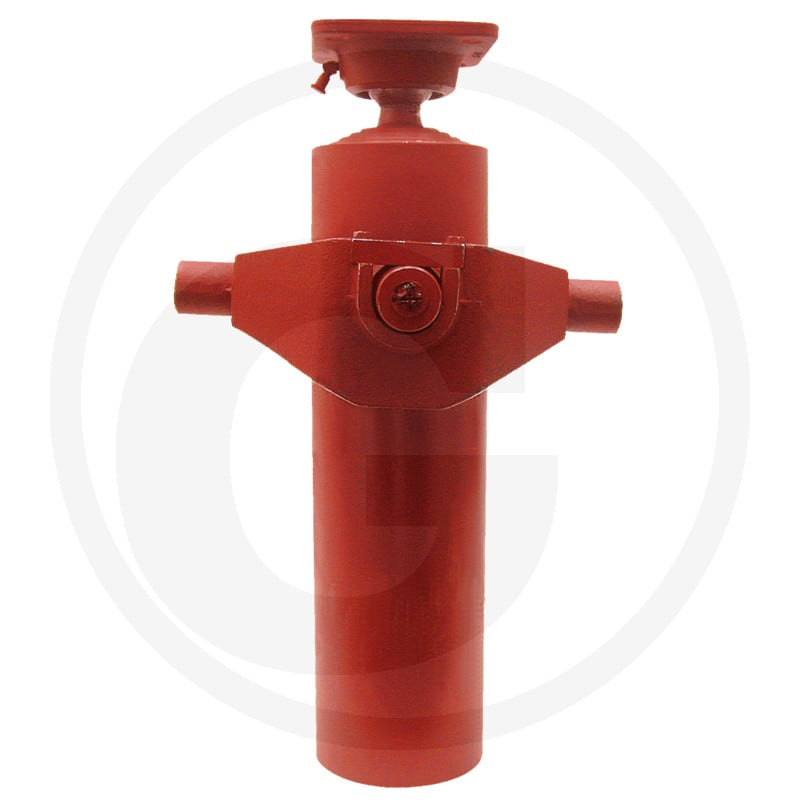

Der Granit Teleskopzylinder 82010032 ist ein 4-stufiger WEBER Teleskopzylinder für Hydraulikanwendungen. Teleskopzylinder werden eingesetzt, wenn ein langer Hub innerhalb eines mehrstufigen Zylinderaufbaus benötigt wird. Dieses Ersatzteil hat einen Hub von 1850 mm und Stufen-Durchmesser von 75 / 90 / 105 / 120 mm. Das Anschlussgewinde ist mit M22 x 1,5 angegeben.
Der Nenndruck beträgt 200 bar, der Prüfdruck 220 bar. Die Hubkraft der Stufen bei 180 bar ist mit 7,7 / 11,2 / 15,2 / 19,9 t angegeben. Der Zylinder ist mit Kardanring, Aufhängezapfen oben sowie Ausführung Kugel und -pfanne beschrieben. Beim Austausch sind Anschlussgewinde, Hub, Stufen-Durchmesser, Druckdaten und Aufhängung mit der vorhandenen Hydraulikanwendung abzugleichen.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 82010032
- Typ: WEBER Teleskopzylinder 4-stufig
- Passend für: keine Maschinenzuordnung angegeben
- Kategorie: Ersatzteil
- Hub: 1850 mm
- Stufen-Durchmesser: 75 / 90 / 105 / 120 mm
- Anschlussgewinde: M22 x 1,5
- Nenndruck: 200 bar
- Prüfdruck: 220 bar
- Hubgeschwindigkeitsbereich: bis 0,1 m/s
- Temperaturbereich: -10 bis +80 °C
- Volumen: 17,8 l
- VE: 1 Stück
Hinweis
Bitte prüfen Sie vor dem Einbau die technischen Daten und die Aufhängung mit der vorhandenen Anwendung.
Technische Spezifikationen
| Ausführung | Kugel und -pfanne |
| Aufhängung | Aufhängezapfen Oben |
| Ausstattung | mit Kardanring |
| Stufen | 4 |
| T Stufen-Ø 1/2/3/4/5 | 75/90/105/120/- |
| max. Traglast Kardanring (t) | 12 |
| Hub (mm) | 1850 |
| L (mm) | M22 x 1,5 |
| A (mm) | 45 |
| Anschlussgewinde | M22 x 1,5 |
| B (mm) | 230 |
| Betriebsdruck max. (bar) | 200 |
| C (mm) | 180 |
| E (mm) | 169 |
| K (mm) | 125 |
| Hubkraft Stufen (t) bei 180 bar | 7,7 / 11,2 / 15,2 / 19,9 |
| Volumen (l) | 17,8 |
| I (mm) | 125 |
| F (mm) | 644 |
| T (mm) | 40 |
| J (mm) | 14,5 |
| G (mm) | 145 |
| Sperrgut | Ja |
| Gewicht | 70,000 KG |
