Teleskopzylinder 4-Stufig

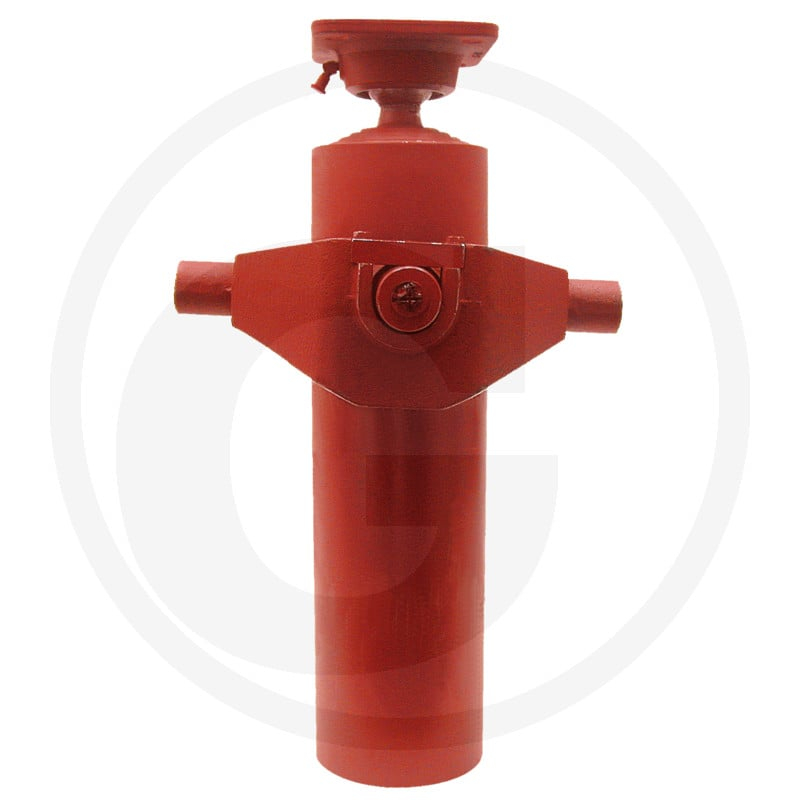

Der Weber Teleskopzylinder 4-stufig ist ein Ersatzteil für Granit Maschinen. Er verfügt über eine Kugel- und Pfannen-Ausführung und ist mit einem Kardanring ausgestattet. Der Zylinder ist vierstufig ausgeführt und bietet einen Hub von bis zu 1600 mm.

Der Teleskopzylinder dient als hydraulisches Element zur Kraftübertragung und Positionsverstellung in verschiedenen Maschinenanwendungen. Mit einem Betriebsdruck von maximal 200 bar und einer max. Traglast am Kardanring von 12 Tonnen ermöglicht er präzise Bewegungen und Lasten.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 82010031
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil
• Stufen: 4
• T Stufen-Ø 1/2/3/4/5: 75/90/105/120/-
• Hub (mm): 1600
• L (mm): M22 x 1,5
• A (mm): 45
• Anschlussgewinde: M22 x 1,5
• B (mm): 230
• Betriebsdruck max. (bar): 200
• C (mm): 180
• E (mm): 169
• K (mm): 125
• Hubkraft Stufen (t) bei 180 bar: 7,7 / 11,2 / 15,2 / 19,9
• Volumen (l): 15,4
• I (mm): 125
• F (mm): 581
• T (mm): 40
• J (mm): 14,5
• G (mm): 145
• Gewicht: 61,40 kg

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinendetail.
