Ersatzteil

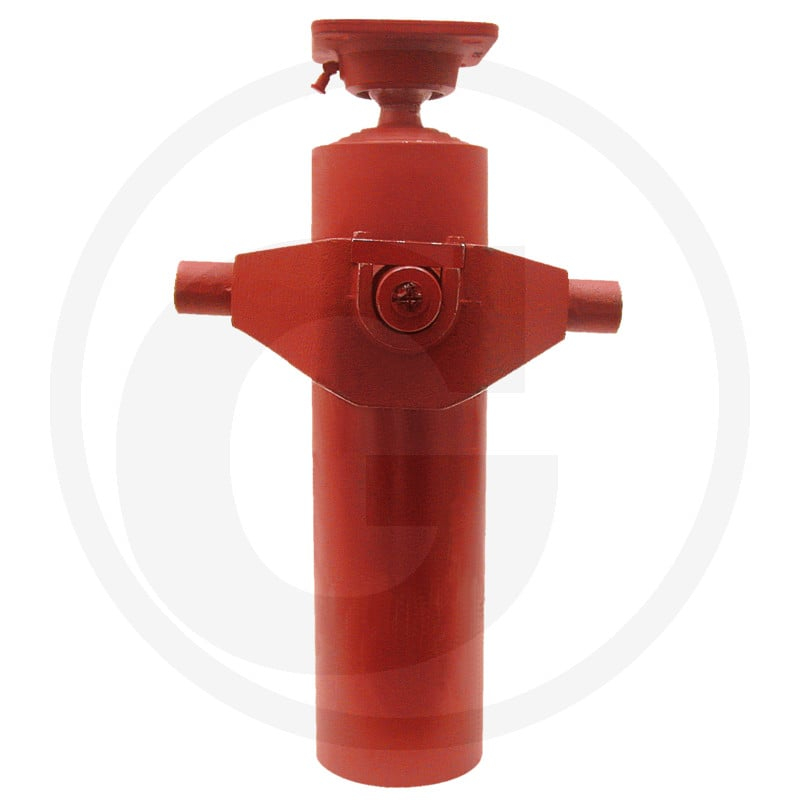

Teleskopzylinder 4-Stufig
Art.Nr.82010029
Der Weber Teleskopzylinder 4-stufig, Artikelnummer 82010029, ist ein Ersatzteil für Granit Maschinen. Der Zylinder verfügt über eine Kugel- und Pfannen-Ausführung und ist mit einem Kardanring ausgestattet. Er bietet vier Stufen mit unterschiedlichen Ø-Werten von 60, 75, 90 und 105 mm.
Der Teleskopzylinder hat einen maximalen Hub von 1850 mm und ein Anschlussgewinde von M16 x 1,5. Er ist für einen Betriebsdruck von maximal 200 bar ausgelegt und bietet eine Hubkraft von 4,9 / 7,7 / 11,2 / 15,2 Tonnen bei 180 bar. Das Volumen beträgt 11,9 Liter.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 82010029
- Passend für: Granit Maschinen
- Kategorie: Ersatzteil
- Stufen-Ø: 60/75/90/105 mm
- Hub: 1850 mm
- Anschlussgewinde: M16 x 1,5
- Betriebsdruck max.: 200 bar
Technische Spezifikationen
| Ausführung | Kugel und -pfanne |
| Aufhängung | Aufhängezapfen Oben |
| Ausstattung | mit Kardanring |
| Stufen | 4 |
| T Stufen-Ø 1/2/3/4/5 | 60/75/90/105/- |
| max. Traglast Kardanring (t) | 8 |
| Hub (mm) | 1850 |
| L (mm) | M16 x 1,5 |
| A (mm) | 40 |
| Anschlussgewinde | M16 x 1,5 |
| B (mm) | 230 |
| Betriebsdruck max. (bar) | 200 |
| C (mm) | 180 |
| E (mm) | 155 |
| K (mm) | 125 |
| Hubkraft Stufen (t) bei 180 bar | 4,9 / 7,7 / 11,2 / 15,2 |
| Volumen (l) | 11,9 |
| I (mm) | 125 |
| F (mm) | 644 |
| T (mm) | 40 |
| J (mm) | 14,5 |
| G (mm) | 125 |
