Kippzylinder F. 2-Seiten-Kipper, 2-Stuf.

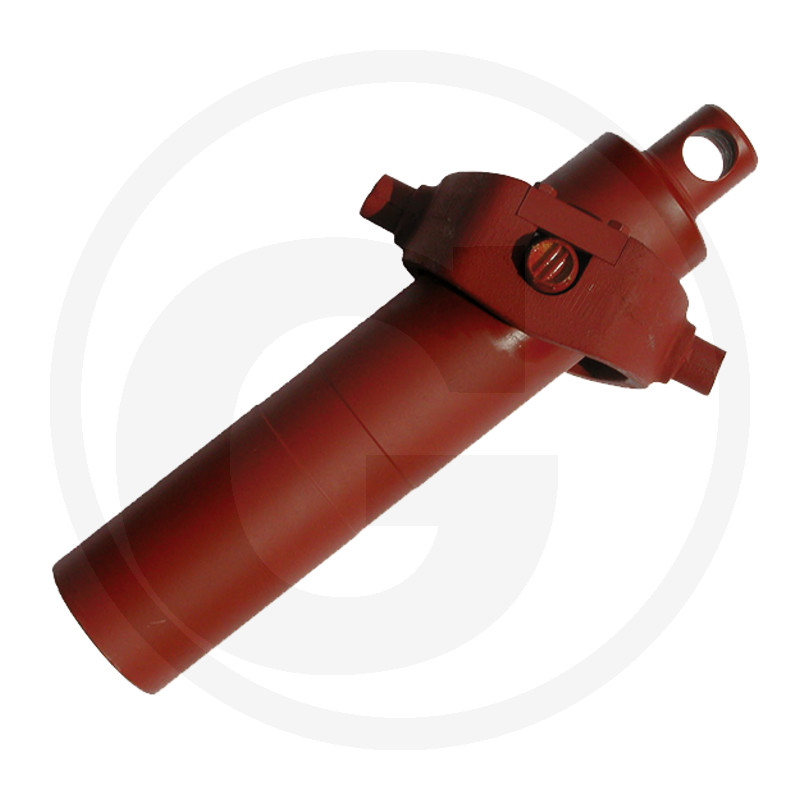

Der Weber Teleskopzylinder, 2-stufig, ist ein Ersatzteil von Granit mit der Artikelnummer 82010000. Dieser Zylinder ist für den Einsatz in verschiedenen Maschinen konzipiert und zeichnet sich durch seine robuste Bauweise aus.
Der Zylinder verfügt über eine Bohrung in der Kolbenstange und eine Aufhängung mit einem Aufhängezapfen oben. Er ist mit einem Kardanring ausgestattet und bietet zwei Stufen mit einem Ø von 45 und 60 mm. Die maximale Traglast des Kardanrings beträgt 4 Tonnen. Mit einem Hub von 500 mm und einem Gewicht von 12,03 kg bietet dieser Teleskopzylinder eine hohe Leistung. Das Anschlussgewinde beträgt M 16 x 1,5 und der Zylinder ist für einen Betriebsdruck von maximal 200 bar geeignet.
Der Teleskopzylinder ist ein wichtiger Bestandteil vieler hydraulischen Systeme und gewährleistet eine zuverlässige Kraftübertragung.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 82010000
- Typ: Ersatzteil
- Passend für: Diverse Maschinen
- Kategorie: Ersatzteil
- Gewicht: 12,03 kg
- Hub: 500 mm
- Max. Traglast Kardanring: 4 t
- Betriebsdruck max.: 200 bar
Hinweis
Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinensystem.
Technische Spezifikationen
| Ausführung | Bohrung in Kolbenstange |
| Aufhängung | Aufhängezapfen Oben |
| Ausstattung | mit Kardanring |
| Stufen | 2 |
| T Stufen-Ø 1/2/3/4/5 | 45/60/-/-/- |
| max. Traglast Kardanring (t) | 4 |
| Hub (mm) | 500 |
| L (mm) | M 16 x 1,5 |
| A (mm) | 25 |
| Anschlussgewinde | M 16 x 1,5 |
| B (mm) | 152 |
| Betriebsdruck max. (bar) | 200 |
| C (mm) | 100 |
| D (mm) | 25 |
| E (mm) | 98 |
| W (mm) | 20 |
| Hubkraft Stufen (t) bei 180 bar | 2,8 / 4,9 |
| Volumen (l) | 1,7 |
| F (mm) | 372 |
| O (mm) | 20 |
| Q (mm) | 25,5 |
| G (mm) | 80 |
| N (mm) | 41,5 |
| Gewicht | 12,034 KG |
