Tv 12 S

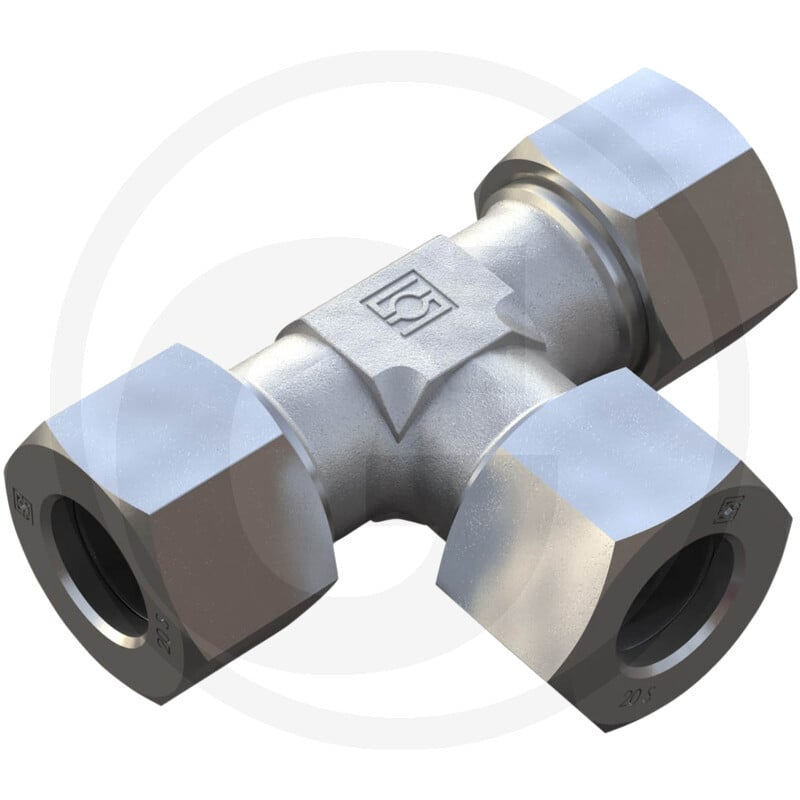

Die STAUFF TV 12 S ist eine T-Verschraubung aus der Baureihe 12 S. Sie dient als Verbindungselement in hydraulischen Systemen und Anlagen. Die T-Verschraubung hat eine T-Form und ist für einen Betriebsdruck von 630 bar (PN 630) ausgelegt. Sie verfügt über ein M20 x 1,5 Anschlussgewinde.

Die Maße der Verschraubung betragen: D1 (12 S), L1 (76 mm), L2 (21,5 mm), S1 (22 mm), S2 (24 mm). Das Gewicht der Komponente beträgt 209 g.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 81600204
• Typ: T-Verschraubung
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil
• Bauform: T-Form
• Typformel: TV
• PN (bar): 630
• Anschlussgewinde: M20 x 1,5
• D1 (mm): 12 S
• L1 (mm): 76
• L2 (mm): 21,5
• S1 (mm): 22
• S2 (mm): 24
• Gewicht: 209 g
