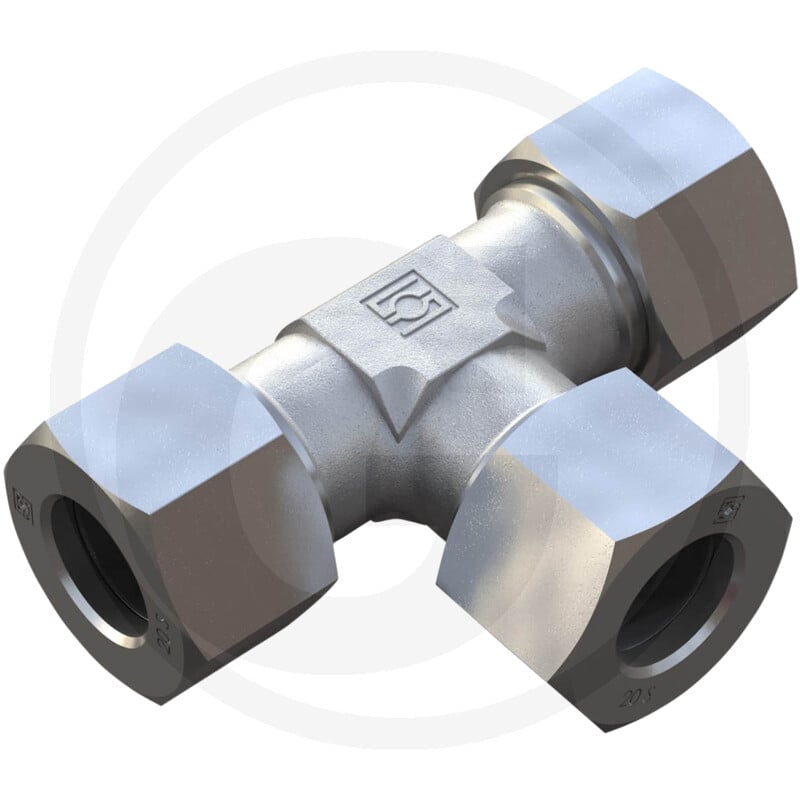

Tv 10 S

Die T-Verschraubung STAUFF TV 10 S ist ein Ersatzteil für Granit Maschinen. Sie dient als Verbindungselement in hydraulischen Systemen und ermöglicht die Verzweigung von Leitungen. Die Baureihe ist 10 S, das Anschlussgewinde beträgt M18 x 1,5.

Die technischen Daten umfassen einen Innendurchmesser (D1) von 10 S, einen Durchmesser S1 von 17 mm, S2 von 22 mm, eine Länge L1 von 68 mm und L2 von 17,5 mm. Sie ist für einen Druck von 800 bar ausgelegt und hat eine T-Form. Das Gewicht der Komponente beträgt 165 g.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 81600203
• Typ: TV
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil
• Gewicht: 165 g
• Anschlussgewinde: M18 x 1,5
• D1 (mm): 10 S
• S1 (mm): 17
• S2 (mm): 22
• L1 (mm): 68
• L2 (mm): 17,5
• PN (bar): 800
