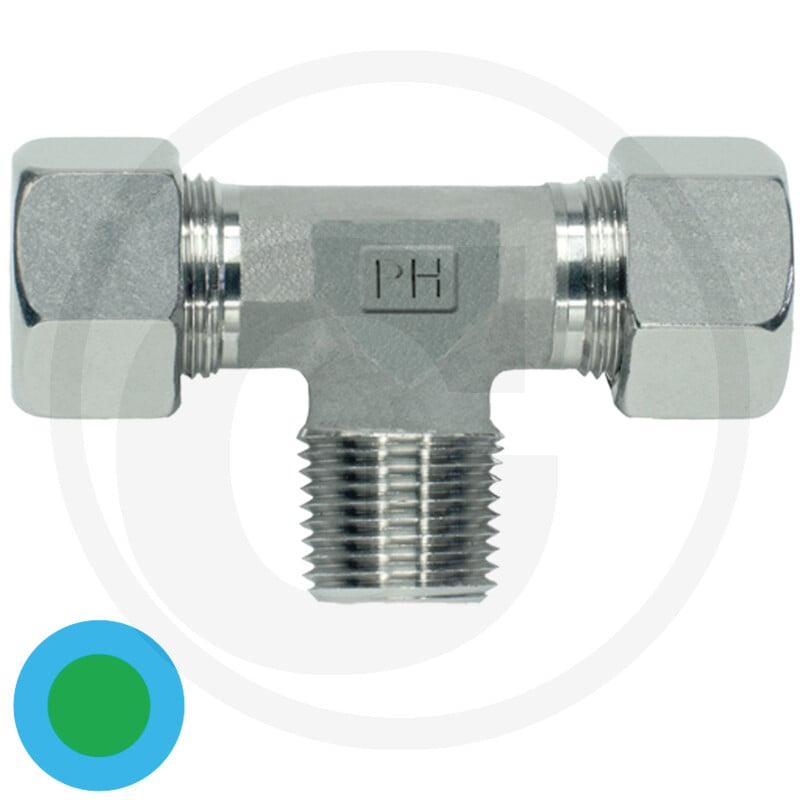

Tev 10 L 1/4 Npt V2A

Dieser PH TEV 10 L-1/4" NPT VA ist ein Ersatzteil von Granit. Das Ventil der Baureihe 10 L verfügt über einen Ø T von 1/4" NPT. Die technischen Daten umfassen einen Ø D2 von 8 mm, einen Ø D3 von 7 mm, eine Länge L1 von 30 mm, L2 von 15 mm und L3 von 27 mm. Ein Innendurchmesser von 15 mm, sowie S1 von 14 mm und S2 von 19 mm sind ebenfalls spezifiziert. Der PN-Wert beträgt 315 bar, der Ø D1 10 mm. Das Ventil besitzt ein M16 x 1,5 Anschlussgewinde und ein 1/4" NPT Einschraubgewinde. Das Gewicht beträgt 10 g.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 60900713
• Passend für: Diverse Maschinen
• Kategorie: Ersatzteil
• Ø T (mm): 1/4" NPT
• Ø D2 (mm): 8
• Ø D3 (mm): 7
• L1 (mm): 30
• L2 (mm): 15
• L3 (mm): 27
• i (mm): 15
• S1 (mm): 14
• S2 (mm): 19
• PN (bar): 315
• Ø D1 (mm): 10
• Anschlussgewinde: M16 x 1,5
• Einschraubgewinde: 1/4" NPT
• Gewicht: 10 g
