Ter 12 L 3/8 Va

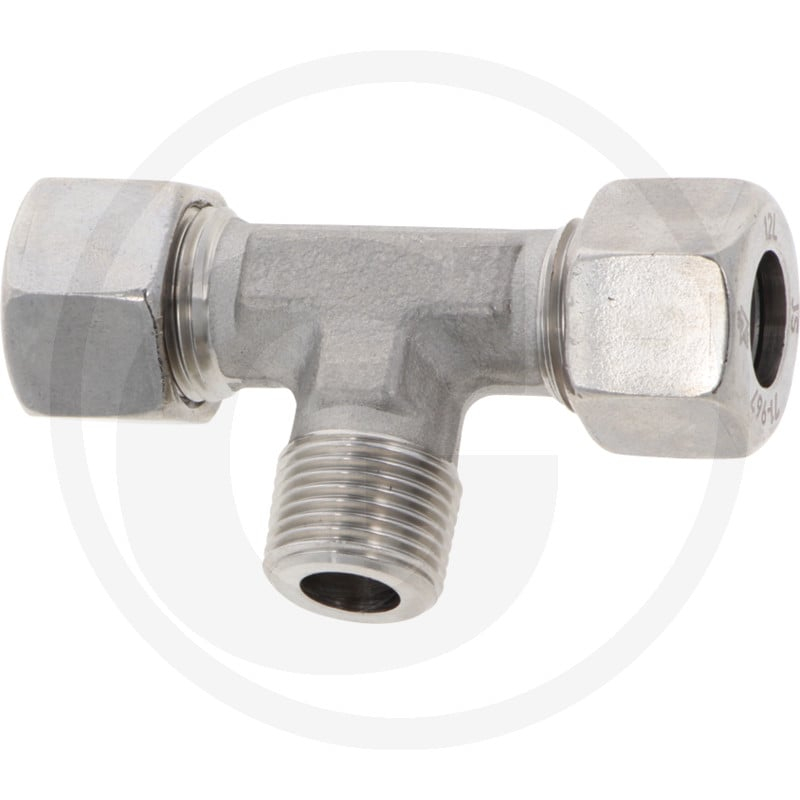

Der PH TEV 12 L- R 3/8" VA ist ein Ersatzteil der Baureihe 12 L. Das Teil verfügt über einen Durchmesser D1 von 12 mm, einen Durchmesser T von R3/8", einen Durchmesser D2 von 10 mm und einen Durchmesser D3 von 9 mm. Die Maße L1, L2 und L3 betragen 32 mm, 17 mm bzw. 28 mm. Der innere Durchmesser i beträgt 12 mm, S1 17 mm und S2 22 mm. Das Teil ist für einen Druck von 315 bar ausgelegt. Es besitzt einen Anschlussgewinde M18 x 1,5 und ein Einschraubgewinde R 3/8". Das Gewinde ist R 3/8" kegig. Die Schlüsselweiten betragen SW2 17 mm und SW3 22 mm. Das Teil ist für ein Rohr mit einem Durchmesser von 12 L geeignet.

Dieses Bauteil ist ein Bestandteil verschiedener hydraulischer Systeme und dient der Verbindung und Abdichtung.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 60900675
• Passend für: Diverse Maschinen
• Kategorie: Ersatzteil
• Ø D1 (mm): 12
• Ø T (mm): R3/8"
• Ø D2 (mm): 10
• Ø D3 (mm): 9
• L1 (mm): 32
• L2 (mm): 17
• L3 (mm): 28
• i (mm): 12
• S1 (mm): 17
• S2 (mm): 22
• PN (bar): 315
• L (mm): 12
• Anschlussgewinde: M18 x 1,5
• Einschraubgewinde: R 3/8"
• Gewinde: R 3/8" keg

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinmodell.
