Startseite » Ersatzteile » Granit » Verschraubung Typ: Te 10 - SR3/ 8'' K
Ersatzteil

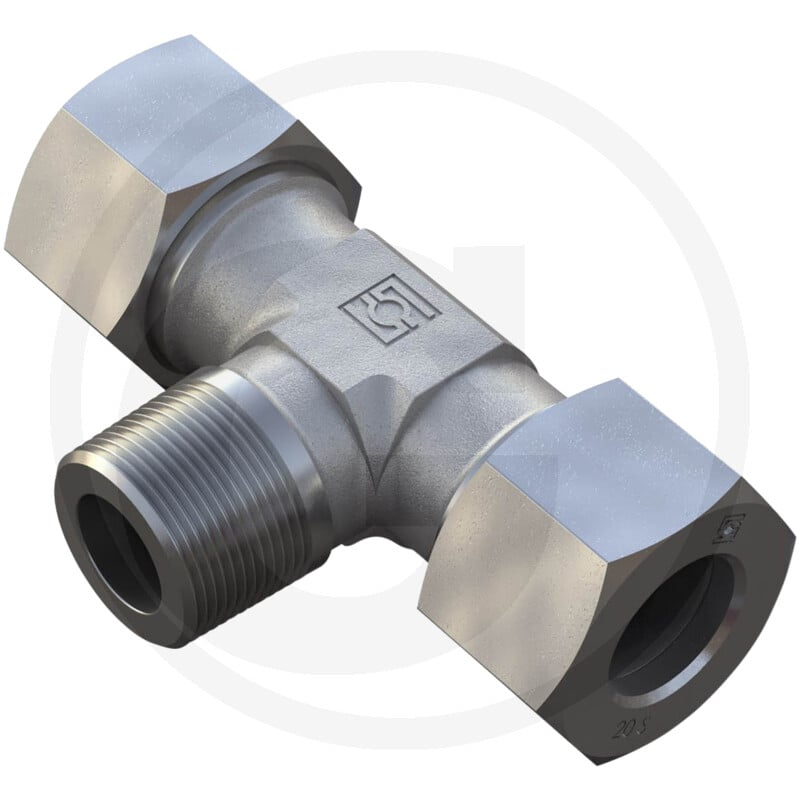

Verschraubung Typ: Te 10 - SR3/ 8'' K

Art.Nr.81603374

Die STAUFF TER 10 S 3/8 KEG ist eine T-Einschraubverschraubung aus der Baureihe 10 S. Sie dient als Verbindungselement in hydraulischen Systemen und Anlagen. Die Verschraubung ist gewindedichtend ausgeführt und für einen Druck von 400 bar geeignet.

Die T-Einschraubverschraubung verfügt über ein Einschraubgewinde R 3/8" und ein Anschlussgewinde M18 x 1,5. Die Abmessungen betragen D1 10 S, L1 34 mm, L2 17,5 mm, L3 28 mm, S1 17 mm und S2 22 mm. Das Gewicht der Komponente beträgt 150 g.

Produktdetails
  • Hersteller: Granit
  • Artikelnummer: 81603374
  • Passend für: Diverse Maschinen
  • Kategorie: Ersatzteil
  • Bauform: T-Form
  • Typformel: TER
  • Bezeichnung: T-Einschraubverschraubung
  • Baureihe: 10 S
  • Einschraubgewinde: R 3/8"
  • Dichtungsart: Gewindedichtend
  • PN (bar): 400
  • Anschlussgewinde: M18 x 1,5
  • D1 (mm): 10 S
  • L1 (mm): 34
  • L2 (mm): 17,5
  • L3 (mm): 28
  • S1 (mm): 17
  • S2 (mm): 22
  • Gewinde T: R 3/8"
  • Gewicht: 150 g
Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinensystem.

Technische Spezifikationen

SperrgutJa
Gewicht0,150 KG
