Startseite » Ersatzteile » Granit » Verschraubung Typ: Te 08 - SR1/ 4'' K
Ersatzteil

Verschraubung Typ: Te 08 - SR1/ 4'' K

Art.Nr.81603373

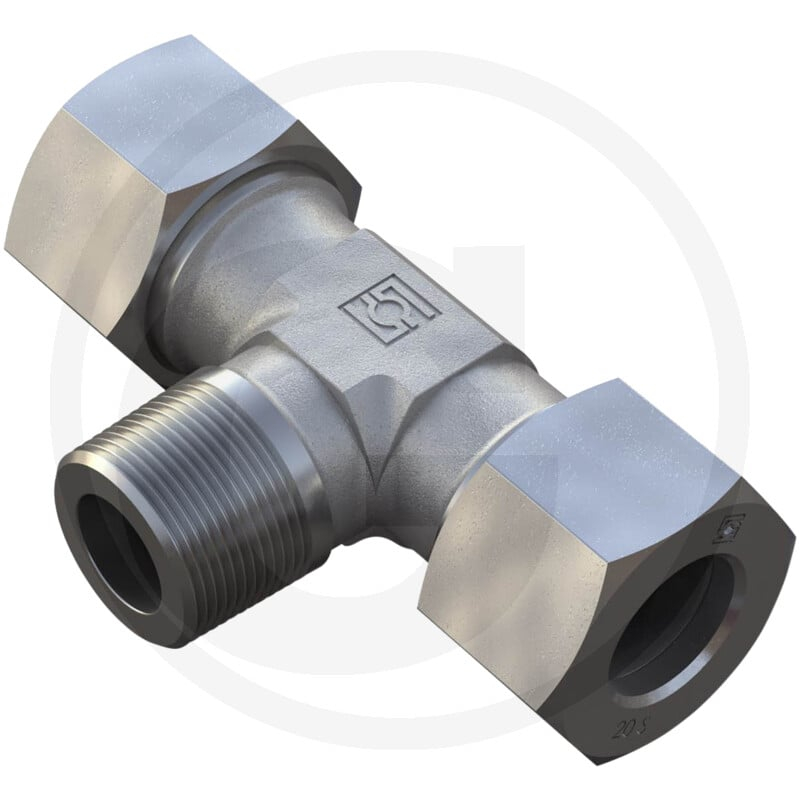

Die STAUFF TER 08 S 1/4 KEG ist eine T-Einschraubverschraubung aus der 8 S Baureihe. Sie dient als Verbindungselement in hydraulischen Systemen und Anlagen. Die Verschraubung ist gewindedichtend und für einen Druck von 400 bar (PN) ausgelegt.

Die T-Einschraubverschraubung verfügt über ein Einschraubgewinde R 1/4" und ein Anschlussgewinde M16 x 1,5. Die Maße betragen D1 8 S, L1 32 mm, L2 17 mm, L3 27 mm, S1 14 mm und S2 19 mm. Das Gewicht der Komponente beträgt 114 g.

Produktdetails
  • Hersteller: Granit
  • Artikelnummer: 81603373
  • Passend für: Granit Maschinen
  • Kategorie: Ersatzteil
  • Bauform: T-Form
  • Typformel: TER
  • Bezeichnung: T-Einschraubverschraubung
  • Baureihe: 8 S
  • Einschraubgewinde: R 1/4"
  • Dichtungsart: Gewindedichtend
  • PN (bar): 400
  • Anschlussgewinde: M16 x 1,5
  • D1 (mm): 8 S
  • L1 (mm): 32
  • L2 (mm): 17
  • L3 (mm): 27
  • S1 (mm): 14
  • S2 (mm): 19
  • Gewinde T: R 1/4"
  • Gewicht: 114 g
Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinensystem.

Technische Spezifikationen

SperrgutJa
Gewicht0,114 KG
