Kippzylinder, 2-Stufig

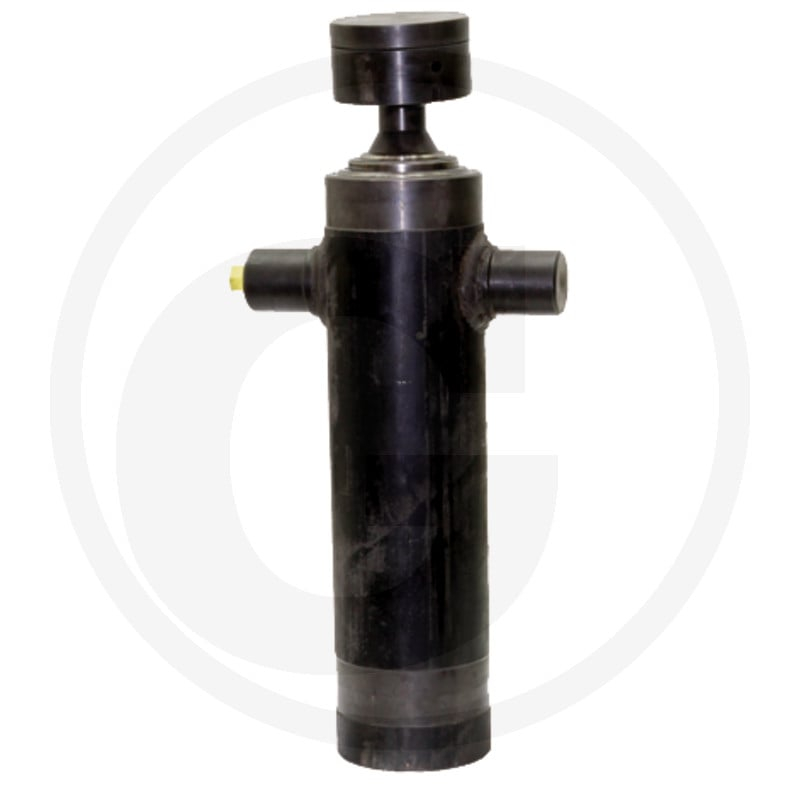

Dieser Hydraulikzylinder Chapel Tel Zyl-AO-K-88-107-H930 ist ein Ersatzteil für Granit Maschinen. Der Zylinder verfügt über eine Kugel- und Pfannen-Ausführung und einen Aufhängezapfen oben. Er ist ohne Kardanring ausgeführt und besitzt zwei Stufen. Die Stufen-Ø beträgt 88, 107 mm. Die maximale Traglast des Kardanrings liegt bei 10 t, die Kugeltragkraft bei maximal 32 t. Der Hub beträgt 930 mm. Der Zylinder hat eine A-Maß von 79 mm, ein Anschlussgewinde von G 1/2" BSP, ein B-Maß von 45 mm, ein C-Maß von 148 mm, ein D-Maß von 45 mm, ein E-Maß von 589 mm, ein F-Maß von 120 mm, ein H-Maß von 187 mm, ein P-Maß von 135 mm und ein G-Maß von 128 mm. Der Innendurchmesser (M) beträgt 1/2 Zoll. Der empfohlene Dichtsatz ist 820RT28 und der passende Kardanring ist 82000223. Der Zylinder hat ein Gewicht von 49,05 kg und ist für einen maximalen Betriebsdruck von 200 bar geeignet.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 82000122
• Typ: Hydraulikzylinder
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil
• Gewicht: 49,05 kg

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinendetail.
