Tel Zyl-Ao-K-68-88-H950

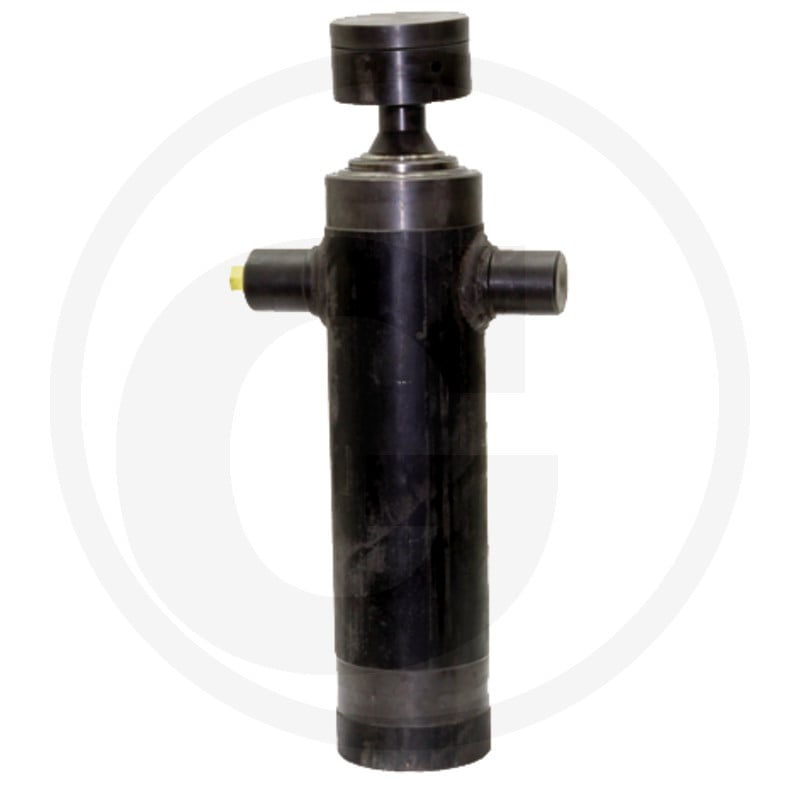

Der Chapel Tel Zyl-AO-K-68-88-H950 ist ein Hydraulikzylinder der Marke Granit, der als Ersatzteil in verschiedenen Maschinen und Systemen Verwendung findet. Der Zylinder verfügt über eine Kugel- und Pfannen-Ausführung mit einem Aufhängezapfen oben und ist ohne Kardanring ausgestattet. Er besitzt zwei Stufen mit einem Durchmesser von 68 und 88 Millimetern.
Der Zylinder ist für eine maximale Traglast von 8 Tonnen (Kardanring) und eine Kugeltragkraft von 22 Tonnen ausgelegt. Mit einem Hub von 950 Millimetern und Abmessungen von 66 mm (A), 45 mm (B), 128 mm (C) und 45 mm (D) bietet er eine robuste Lösung für hydraulische Anwendungen. Er ist mit einem G 1/2" BSP Anschlussgewinde versehen und hat ein Betriebsdruckmaximum von 200 bar. Das Volumen beträgt 5,1 Liter.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 82000123
- Passend für: Diverse Maschinen
- Kategorie: Ersatzteil
- Gewicht: 46,40 kg
Hinweis
Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinensystem.
Technische Spezifikationen
| Ausführung | Kugel und -pfanne |
| Aufhängung | Aufhängezapfen Oben |
| Ausstattung | ohne Kardanring |
| Stufen | 2 |
| T Stufen-Ø 1/2/3/4/5 | 68/88/-/-/- |
| max. Traglast Kardanring (t) | 8 |
| Kugeltragkraft max. (t) | 22 |
| Hub (mm) | 950 |
| A (mm) | 66 |
| Anschlussgewinde | G 1/2" BSP |
| B (mm) | 45 |
| Betriebsdruck max. (bar) | 200 |
| C (mm) | 128 |
| D (mm) | 45 |
| E (mm) | 594 |
| Hubkraft Stufen (t) bei 180 bar | 6,4 / 10,7 |
| Volumen (l) | 5,1 |
| passender Dichtsatz | 820RT27 |
| F (mm) | 90 |
| H (mm) | 157 |
| P (mm) | 115 |
| G (mm) | 108 |
| M (Zoll) | 1/2 |
| passender Kardanring | 82000222 |
| Sperrgut | Ja |
| Gewicht | 46,400 KG |
