Tel Zyl-Ao-K-68-88-107-H1300

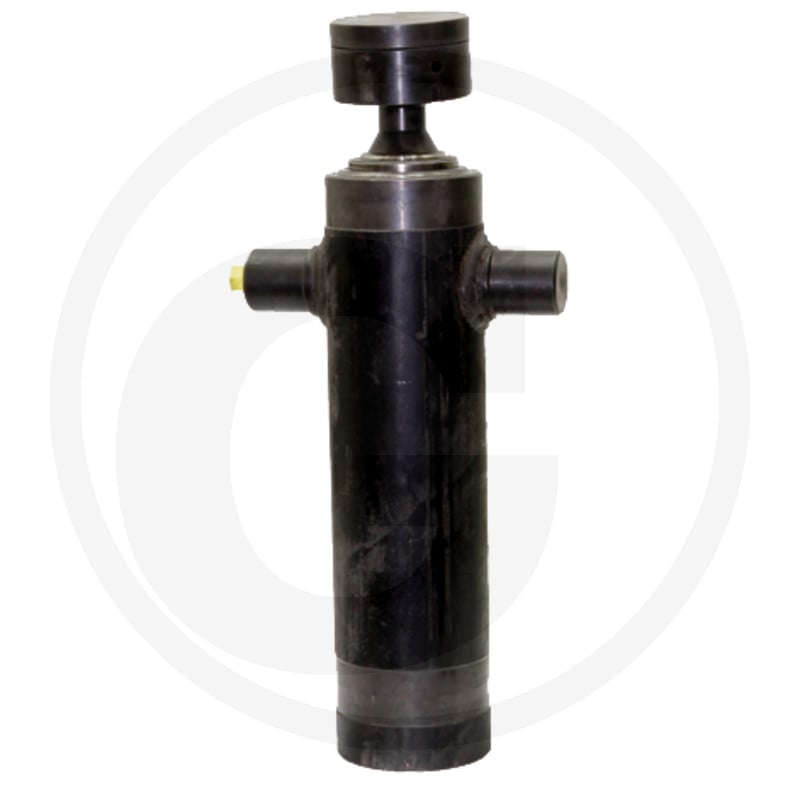

Dieser Chapel Tel Zylinder AO-K-68-88-107-H1300 ist ein OE-konformer Hydraulikzylinder, der für den Einsatz in verschiedenen Maschinen konzipiert ist. Er zeichnet sich durch seine robuste Bauweise und seine präzise Funktionalität aus.

Der Zylinder verfügt über eine Kugel- und Pfannen-Ausführung mit einem Aufhängezapfen oben und ist ohne Kardanring ausgestattet. Er bietet drei Stufen mit Durchmessern von 68, 88 und 107 mm. Die maximale Traglast beträgt 10 Tonnen (Kardanring) bzw. 22 Tonnen (Kugeltragkraft). Mit einem Hub von 1300 mm und einer Tragkraft pro Stufe von 6,4 / 10,7 / 15,8 Tonnen bei 180 bar bietet er eine hohe Leistung.

Der Zylinder ist mit einem Anschlussgewinde von G 1/2" BSP versehen und hat folgende Maße: A (66 mm), B (45 mm), C (148 mm), D (45 mm), E (553 mm), F (90 mm), H (160 mm), P (115 mm), G (128 mm). Sein Volumen beträgt 9 Liter und er ist für einen maximalen Betriebsdruck von 200 bar ausgelegt. Passender Dichtsatz ist 820RT37 und passender Kardanring ist 82000223. Das Gewicht des Zylinders beträgt 56,50 kg.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 82000129
• Passend für: Diverse Maschinen
• Kategorie: Ersatzteil
• A (mm): 66
• B (mm): 45
• C (mm): 148
• D (mm): 45
• E (mm): 553

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinensystem.
