Tel Zyl-Ao-K-45-61-H620

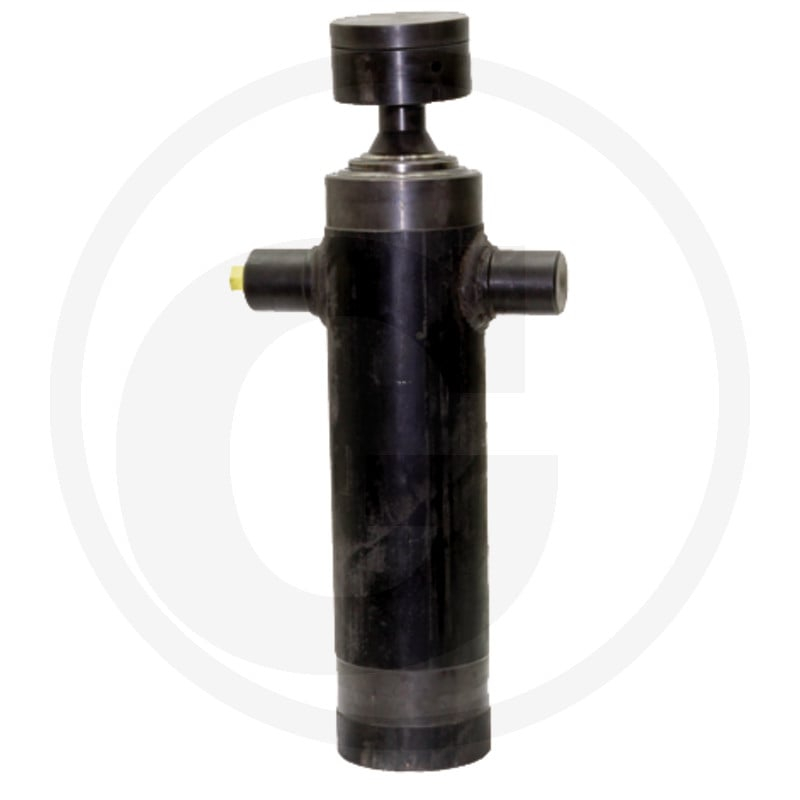

Der Chapel Tel Zyl-AO-K-45-61-H620 ist ein Hydraulikzylinder, der als Ersatzteil in verschiedenen Maschinen und Systemen Verwendung findet. Er zeichnet sich durch eine Kugel- und Pfannen-Ausführung sowie einen Aufhängezapfen oben aus. Der Zylinder ist ohne Kardanring konzipiert und verfügt über zwei Stufen.

Die technischen Merkmale umfassen einen T Stufen-Ø von 45/61 mm, eine maximale Traglast von 3 Tonnen (Kardanring) und 8 Tonnen (Kugeltragkraft). Der Hub beträgt 620 mm, während die Maße A 44 mm, B 40 mm, C 100 mm, D 40 mm, E 409 mm, F 70 mm, H 147 mm, P 75 mm und G 80 mm betragen. Das Anschlussgewinde beträgt G 1/2" BSP. Der Zylinder ist für einen maximalen Betriebsdruck von 200 bar ausgelegt und hat ein Volumen von 1,6 Litern. Die Hubkraft pro Stufe beträgt bei 180 bar 2,8 bzw. 5,1 Tonnen. Ein passender Dichtsatz ist unter der Artikelnummer 820RT24 erhältlich, und ein passender Kardanring ist unter der Artikelnummer 82000220 verfügbar. Das Gewicht des Zylinders beträgt 16,37 kg.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 82000114
• Passend für: Maschinen und Systeme
• Kategorie: Ersatzteil
• Gewicht: 16,37 kg

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinensystem.
